За производителите и професионалците за индустриско заптивање, малку работи се толку фрустрирачки како што е извлекувањето на свежо намотана спирално намотана заптивка од мандрелата само за да се најде нерамна густина, брановидни рабови или неточности во димензиите. Тој момент на разочарување сигнализира залудно потрошени материјали, изгубено време и - што е најважно - производ што може да пропадне во употреба.
Неконзистентното намотување не е само непријатност во производството; удира во срцето на она што го прави сигурен заптивка со спирално рана. Густината на намотување директно влијае на запечатливоста, при што намотките со помала густина постојано имаат недоволно перформанси на нивните колеги со поголема густина. Кога производните линии произведуваат дихтунзи со нерамномерни пресеци, флуктуирачки надворешни дијаметри или лабави намотки, последиците се протегаат многу подалеку од подот на продавницата - во приклучоците со прирабници, системите на цевководи и, на крајот, безбедноста во работењето.
Оваа статија истражува зошто неконзистентното намотување опстојува во многу операции, колку е модерноавтоматска машина за намотување за спирално рана заптивкатехнологијата се справува со овие предизвици и што можат да направат тимовите за производство за да постигнат повторливи, сигурни резултати.
Пред да разговарате за решенијата, од суштинско значење е да се разбере зошто на прво место се јавува неконзистентно намотување. Повеќето проблеми спаѓаат во три категории: механички проблеми, материјални променливи и празнини во контролата на процесот.
Механичкиот интегритет на машината за намотување директно го одредува квалитетот на секоја заптивка што ја произведува. Кога компонентите се истрошат, олабавуваат или паѓаат од усогласување, дефектите на дихтунзите што произлегуваат се предвидливи - но не и неизбежни.
| Симптом | Потенцијална причина | Влијание врз квалитетот на заптивките |
|---|---|---|
| Нерамномерна напнатост преку намотките | Истрошени уреди за затегнување, неправилна калибрација | Брановиден, нерамномерен профил на заптивка; празнини во слојот за полнење |
| Неправилен шум или вибрации од машината | Лабави завртки, истрошени лежишта | Неконзистентен терен за намотување; забрзано абење на компонентите |
| Флуктуирачка брзина на вретеното | Неисправен VFD погон, лизгачки погонски ремен | Различна густина на слојот; димензионална нестабилност |
| Деформација на дихтунгот за време на намотување | Неправилно прилагодување на висината на лентата | Извиткување; нерамномерно редење на слоеви |
Меѓу овие проблеми, нерамномерната напнатост е најчеста причина за брановидна, нерамномерна заптивка. Кога затегнатоста на металната лента и материјалот за полнење се разликуваат за време на циклусот на намотување, добиената заптивка развива неправилности што ги загрозуваат неговите перформанси на запечатување. Во критичните апликации како што се петрохемиската обработка или производството на енергија, дури и малите варијации на густината може да создадат патеки за истекување под флуктуирачки услови на притисок и температура.
Дури и совршено одржуваната машина за намотување не може да ги надмине неквалитетните суровини. Металната лента и материјалот за полнење мора да исполнуваат конзистентни спецификации за димензии и својства за повторливи резултати.
Вообичаени проблеми поврзани со намотувањето на материјалите вклучуваат:
- Променлива дебелина на лентата: Флуктуациите на мерачот на металната лента предизвикуваат нерамномерно преклопување на намотките, менувајќи ја густината на дихтунгот.
- Неконзистентна густина на полнење: Нерамномерниот материјал за полнење создава меки точки или тврди точки во напречниот пресек на дихтунгот.
- Бруси или дефекти на рабовите: Несовршеностите на рабовите на металните ленти се закачуваат на водилките, создавајќи шила за затегнување.
- Контаминација со влага: Апсорбираната влага во флексибилното полнење на графит ја менува компресибилноста и однесувањето на намотувањето.
Набавка на врвни суровини од воспоставени добавувачи какоКакситпомага да се елиминираат овие променливи, осигурувајќи дека машината за автоматско намотување за спирално намотана заптивка добива влезови оптимизирани за постојани перформанси.
Можеби најзначајниот придонесувач за неконзистентното намотување е човечкиот елемент. Рачните и полуавтоматските машини за намотување во голема мера се потпираат на вештините на операторот, расудувањето и вниманието на деталите - променливи кои се менуваат од смена до смена и оператор до оператор.
Вештиот оператор може да произведе одлични дихтунзи во првите три часа од смената, но заморот, расеаноста или едноставната човечка грешка неизбежно воведуваат варијабилност. Оваа непредвидливост ги прави рачните операции несоодветни за производство со голем обем или апликации кои бараат строга квалитетна следливост.
Модерната автоматска машина за намотување за технологија на заптивки со спирално навивање ја отстранува варијабилноста својствена за рачните операции. Со интегрирање на програмабилни логички контролери (PLC) и глави за намотување управувани од серво, овие машини одржуваат прецизна контрола врз затегнатоста, чекорот и димензиите во текот на секој циклус на намотување.
Добро дизајниранавтоматска машина за намотување за спирално рана заптивкаги складира и извршува параметрите за намотување со дигитална прецизност. Откако ќе се програмираат големината и спецификацијата на дихтунгот, машината го повторува тој точен процес на намотување - истото напнатост, истиот чекор, истиот број на слоеви - за секоја заптивка.
Главните придобивки од намотувањето контролирано со PLC вклучуваат:
- Целосна елиминација на варијабилноста индуцирана од операторот
- Конзистентна густина на слојот низ сите производни циклуси
- Брзо менување помеѓу различни спецификации на дихтунзи
- Дигитална следливост за програмите за обезбедување квалитет
За производителите како Kaxite, оваа прецизност ја формира основата на сигурни решенија за запечатување доставени до клиентите ширум светот.
Напредните машини за автоматско намотување инкорпорираат системи за следење во реално време кои континуирано ги следат нивоата на напнатост, стапките на напојување на материјалот, брзината на намотување и димензионалните параметри за време на производството. Кога параметарот ќе излезе надвор од прифатливите граници, машината може да ги предупреди операторите или автоматски да се приспособи за да ја поправи состојбата.
Овој механизам за повратна врска со затворена јамка гарантира дека секоја заптивка ги исполнува спецификациите, значително намалувајќи ги стапките на отпадоци и преработка.

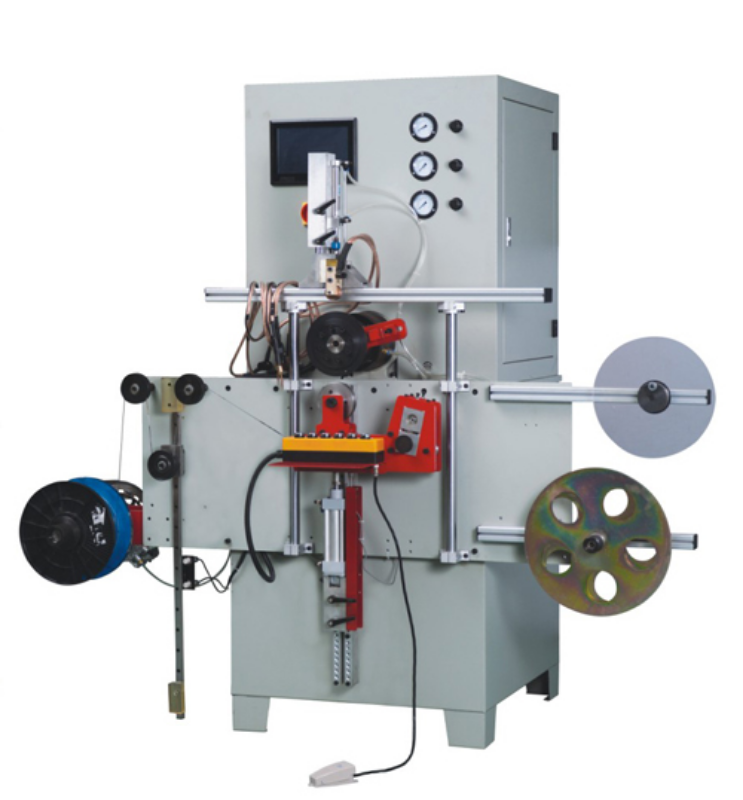

Каксит разви сеопфатно решение за производство на заптивки што се справува со основните предизвици на неконзистентното намотување. Автоматската машина за намотување KXT E300C за спирално намотана заптивка обезбедува прецизни, повторливи резултати преку комбинација на цврста механичка конструкција и интелигентна автоматизација.
| Параметар | Спецификација |
|---|---|
| Работен режим | И рачно и автоматски |
| Максимална заптивка OD | 500 мм |
| Минимален ID на заптивка | 25 мм |
| Заптивка OD толеранција | ± 0,2 мм |
| Брзина на вретеното | 0-312,5 вртежи во минута |
| SWG дебелина | 4,5мм (погоден за 3,2мм и 6,4мм со промена на ролери) |
| Вкупна моќност | 8 kw |
| Стапка на производство | 20–30 секунди по парче (ANSI 6″ 150LB) |
| Напојување | 380V или 220V, 3 фази |
| Саладин | Ксинџие |
KXT E300C поддржува и опции за намотување во V-форма и W-облик и може да произведе дихтунзи со или без внатрешни прстени. Неговиот систем за брзо менување на мандрили го намалува времето на промена од часови на минути, овозможувајќи ефикасно производство во мали серии и по нарачка.
За апликации со поголем дијаметар, Kaxite нуди хоризонтални конфигурации за намотување способни за производство на дихтунзи до 5000mm OD со повторливост од ±0,3mm.
Неконзистентното намотување носи директни и индиректни трошоци кои се протегаат многу подалеку од отпадниот материјал. Размислете за целосното влијание на несигурното производство на дихтунзи:
- Директен отпад од материјалот: Отфрлените дихтунзи претставуваат изгубена суровина вредност.
- Неефикасност на трудот: Времето потрошено за преработка на неисправни дихтунзи или прилагодување на машините го намалува продуктивното производство.
- Пропуштени рокови за испорака: одложувањата на производството предизвикани од проблеми со квалитетот може да ги загрозат односите со клиентите.
- Ризик од дефект на теренот: Дихтунзите со неконзистентна густина на намотување имаат поголема веројатност да протечат при работа, изложувајќи ги крајните корисници на безбедносни опасности и оперативни пречки.
Глобалниот пазар на заптивки со спирално навивање продолжува да се шири, со проекции кои проценуваат раст од 2,1 милијарди американски долари во 2026 година на 3,5 милијарди американски долари до 2033 година, што претставува сложена годишна стапка на раст од 7,1%. Како што се зголемува побарувачката, производителите кои инвестираат во сигурна автоматска опрема за намотување се позиционираат да го заземат уделот на пазарот додека конкурентите се борат со неконзистентен квалитет.
Покрај надградбата на опремата, неколку оперативни практики помагаат да се одржат конзистентни перформанси на намотување:
1. Редовна калибрација: проверете ги уредите за затегнување и димензионалните контроли според спецификациите на производителот.
2. Превентивно одржување: Проверете ги и заменете ги лежиштата, ремените и носете компоненти на закажана основа.
3. Контрола на квалитетот на суровината: Воспоставете процедури за инспекција за метални ленти и материјали за полнење.
4. Обука на оператори: Дури и со автоматизирана опрема, обучените оператори се од суштинско значење за следење и отстранување на проблеми.
5. Контрола на животната средина: Одржувајте конзистентна температура и влажност во производните области за да се минимизира варијабилноста на материјалот.
Со имплементирање на овие практики заедно со модерна автоматска машина за намотување за спирално намотана заптивка, производителите можат да постигнат конзистентност на производството што ги задоволува најсложените индустриски спецификации.
О: Нерамномерното затегнување на металната лента и материјалот за полнење е најчеста причина за брановидни, нерамномерни дихтунзи. Кога затегнатоста варира во текот на циклусот на намотување - поради истрошени уреди за затегнување, несоодветна калибрација или неконзистентна напојување на материјалот - добиената заптивка развива варијации на густината и димензионални неправилности. Современите машини за автоматско намотување го решаваат ова прашање преку серво-управувани системи за контрола на затегнатоста кои одржуваат прецизна, конзистентна напнатост во текот на секој циклус на намотување. Овие системи со затворена јамка постојано го следат напнатоста и прават прилагодувања во реално време, елиминирајќи ја варијабилноста што ги мачи рачните и полуавтоматските операции.
О: Машините за автоматско намотување ја подобруваат ефикасноста преку неколку механизми. Прво, операцијата контролирана од PLC ја елиминира потребата за постојано прилагодување на операторот за време на производството, дозволувајќи му на еден оператор да управува со повеќе машини истовремено. Второ, функциите за автоматско заварување и сечење на ленти го намалуваат времето на обработка по намотување. Трето, програмибилните процедури за промена овозможуваат брзо префрлување помеѓу различни големини и спецификации на дихтунзи. На пример, KXT E300C може да произведе заптивка ANSI од 6 инчи од 150 LB за 20 до 30 секунди, со промена на различна големина што бара само неколку минути наместо часови. Дополнително, автоматизацијата значително ги намалува стапките на отпад со тоа што обезбедува постојан квалитет во сите производни циклуси, директно намалувајќи ги трошоците за материјали и работната преработка.
О: Кога ги оценувате машините за автоматско намотување, земете ги предвид пет клучни фактори. Опсег на димензии: уверете се дека машината може да ги прими потребните големини на дихтунзи - и минимална ID и максимална OD. Прецизни спецификации: Побарајте објавени толеранции; ±0,2mm за ОД е типичен репер за индустријата. Контролен систем: Контролата заснована на PLC со програмабилни параметри овозможува повторливост во текот на производството. Компатибилност на материјалот: проверете дали машината може да се справи со специфичните метали (304, 316, итн.) и материјалите за полнење (флексибилен графит, тефлонски, итн.) што ги користите. Инфраструктура за поддршка: земете ги предвид можностите за техничка поддршка на производителот, достапноста на резервните делови и документираните процедури за одржување. Производителите како Kaxite нудат сеопфатни ресурси за поддршка, вклучувајќи техничка документација и упатства за отстранување проблеми, за да им помогнат на клиентите да одржуваат оптимални перформанси на машината во текот на работниот век на опремата.
Неконзистентното намотување не е неизбежна реалност на производството на дихтунзи со спирално рана. Тоа е решлив проблем - кој бара разбирање на основните причини за варијабилноста и имплементација на решенија кои се однесуваат на механичките, материјалните и процесните контролни фактори.
Модеренавтоматска машина за намотување за спирално рана заптивкаобезбедува прецизност, повторливост и ефикасност што не може да се совпадне со рачните операции. Со инвестирање во напредна опрема од етаблирани производители какоКаксит, производните тимови можат да ја елиминираат фрустрацијата од неконзистентен квалитет, да го намалат материјалниот отпад и да произведат дихтунзи кои сигурно функционираат на терен.
Со проширувањето на глобалниот пазар за заптивање и зголемувањето на очекувањата за квалитет, прашањето повеќе не е дали да се автоматизираат операциите на намотување, туку колку брзо можете да ја направите транзицијата.
