Во прецизните машини, каде што толеранциите се мерат во микрони, а работните услови често вклучуваат високи притисоци, екстремни температури и агресивни медиуми, скромната заптивка игра клучна улога во обезбедувањето сигурност и безбедност. Закованите бакарни дихтунзи се издвојуваат меѓу решенијата за запечатување бидејќи нудат уникатна комбинација на податливост, топлинска спроводливост и отпорност на корозија, која е неспоредлива со алтернативите од гума, влакна или дури и од нерѓосувачки челик. Процесот на жарење - контролирано загревање и бавно ладење - го омекнува бакарот, што го прави многу еластичен. Ова значи дека кога ќе се компресира помеѓу прирабниците, закованата бакарна заптивка се влева во микроскопски површински неправилности, создавајќи совршено заптивка од метал-метал без да се бара прекумерен вртежен момент на завртките. Нашата фабрика во Ningbo Kaxite Sealing Materials Co., Ltd. има произведено над 10 милиони бакарни дихтунзи за индустрии кои се движат од воздушната до хидраулични системи, и постојано откриваме дека чекорот на жарење е она што го трансформира едноставниот бакарен прстен во прецизна компонента за запечатување. Оваа статија ја објаснува науката зад овие предности и дава податоци за да им помогне на инженерите да го изберат оптималниот бакарен заптивка за нивната примена.
Надвор од основната функција за заптивање, жареноБакарни дихтунзинудат различни оперативни придобивки кои директно влијаат на перформансите на машините и трошоците за одржување. Нивната одлична топлинска спроводливост помага да се исфрли топлината подалеку од спојниците, намалувајќи го термичкото нарушување и продолжувајќи го животниот век на прирабницата. Во криогени и високи температури (од -250°C до +500°C), бакарот ја одржува својата еластичност и силата на запечатување, додека еластомерните дихтунзи стануваат кршливи или се распаѓаат. Покрај тоа, повторната употреба на жарените бакарни дихтунзи - тие често може повторно да се варат и повторно да се користат повеќе пати - значително го намалува залихата на резервните делови и времето на застој. Во овој сеопфатен водич, ќе ги истражиме металуршките принципи, параметрите за изведба и практичните примени што ги прават закованите бакарни дихтунзи претпочитан избор за дизајнерите на прецизни машини. Исто така, ќе споделиме сознанија од процесите за контрола на квалитетот на нашата фабрика и реалните студии на случај од Ningbo Kaxite Sealing Materials Co., Ltd. за да покажеме зошто жарењето не е само чекор на обработка, туку и подобрување на перформансите.
Бакарот, во суров влечен или ладно обработен, е релативно тврд и еластичен. Кога се користи како заптивка, оваа цврстина го спречува да се усогласи со несовршеностите на површината на прирабницата, што доведува до патеки за истекување. Греењето е процес на термичка обработка што ја рекристализира структурата на зрната на бакар, елиминирајќи ги внатрешните напрегања и намалувајќи ја тврдоста од приближно 90 HV до 45 HV (тврдост на Викер). Ова омекнување овозможува бакарната заптивка да се деформира пластично под компресија, пополнувајќи ги гребаниците, трагите од алатот и брановидноста на страните на прирабниците. Резултатот е непропустливо заптивка при помали оптоварувања на завртките, што го намалува ризикот од изобличување на прирабницата и замор на завртките. Нашата фабрика измери дека на закованата бакарна заптивка потребна е 40 проценти помала сила на стегање од полутврда бакарна заптивка за да се постигнат истите перформанси на запечатување, што го прави идеален за прецизни машини каде што преголемиот вртежен момент може да ги погреши лежиштата или да ги оштети куќиштата.
Металуршките промени за време на жарењето се клучни за перформансите:
Во неодамнешното тестирање спроведено од нашата фабрика, ги споредивме жарените и незакованите бакарни дихтунзи во хидрауличен колектор под висок притисок кој работи на 350 бари. Незакованата дихтунтка почна да протекува по 200 циклуси на притисок, додека анираната бакарна заптивка остана без истекување над 5.000 циклуси. Процесот на жарење, исто така, ја подобрува отпорноста на дихтунгот на релаксација на лази - постепено губење на силата на запечатување при постојани високи температури. Нашите податоци покажуваат дека закованите бакарни дихтунзи задржуваат 92 отсто од нивната почетна сила на запечатување по 1.000 часа на 400°C, во споредба со само 68 отсто за незаковани варијанти. Ова го прави закованиот бакар единствен остварлив избор за прецизни машини како куќишта на турбо полначи, опрема за обликување со вбризгување и полупроводнички вакуумски комори каде што апсолутниот интегритет на запечатување не може да се преговара.
Понатаму, жарењето не е процес „една големина што одговара на сите“. Нашата фабрика во Kaxite ја прилагодува температурата на жарење и времето на задржување врз основа на дебелината и дијаметарот на дихтунгот. За тенки дихтунзи (0,5 mm), користиме пократок циклус за да спречиме прекумерен раст на зрната што може да ја намали јачината. За дебели дихтунзи (3 mm или повеќе), го продолжуваме времето на киснење за да обезбедиме целосна рекристализација низ целиот пресек. Овој приспособен пристап гарантира дека секоја бакарна гарнитура што ја произведуваме има оптимална мекост и еластичност за неговата намена. Накратко, жарењето е клучот што го отклучува потенцијалот на бакар како прецизен материјал за запечатување, трансформирајќи го од едноставен метален прстен во динамична, усогласена бариера која се прилагодува на работната средина.
Во многу апликации со прецизни машини, заптивката не е само заптивка - таа е и термичка и електрична патека. Бакарот има втора највисока топлинска спроводливост меѓу чистите метали (по среброто), приближно 401 W/m·K и електрична спроводливост од 58 MS/m (100 проценти IACS). Процесот на жарење малку ги намалува овие вредности (за околу 3-5 проценти) поради зголеменото расејување на границите на зрната, но целокупната спроводливост останува далеку подобра од нерѓосувачкиот челик (16 W/m·K) или алуминиумот (237 W/m·K). Оваа топлинска спроводливост му овозможува на закованата бакарна заптивка да дејствува како ладилник, спроведувајќи ја топлината далеку од критичните компоненти како што се главите на цилиндрите, лежиштата или електричните терминали. На пример, во прецизен менувач, бакарниот заптивка помеѓу куќиштето и капакот помага да се троши топлината на триење, да се одржува вискозноста на маслото и да се спречи несовпаѓање на термичката експанзија што може да предизвика неусогласеност на менувачот.
Специфични предности на топлинските и електричните својства на жарените бакарни дихтунзи:
Пример од реалниот свет вклучува машина за ласерско сечење со голема моќност каде што бакарниот заптивка го запечатува колото на водата за ладење околу главата на ласерот. Дихтунгот не само што го спречува истекувањето на течноста за ладење, туку и ја спроведува топлината подалеку од низата на ласерски диоди. Користејќи ја нашата закована бакарна заптивка, ефикасноста на ладењето се подобри за 8 проценти во споредба со графитната заптивка, овозможувајќи му на ласерот да работи на повисоки нивоа на моќност без термичко исклучување. Друг случај е во куќиштата на батериите за електрични возила, каде што бакарните дихтунзи се користат за запечатување на ладилните плочи додека обезбедуваат патека со низок отпор за струи за балансирање на ќелиите. Нашата фабрика разви специјална површинска обработка (покривање) што ја подобрува електричната спроводливост додека ги одржува запечатувачките својства на варениот бакар.
За апликации за кои е потребно и запечатување и електрична изолација, нашите бакарни дихтунзи може да се обложат со тенок слој од тефлонски или мика од едната страна, обезбедувајќи диелектрична јачина до 5 kV додека сеуште овозможува пренос на топлина. Овој хибриден дизајн се користи во опрема за обработка на полупроводници каде што и чистото вакуумско запечатување и термичкото управување се критични. Во сите овие случаи, вродената спроводливост на жарениот бакар додава функционална вредност над едноставното запечатување, што го прави мултифункционална компонента што го поедноставува дизајнот на системот. НаNingbo Kaxite запечатувачки материјали Co., Ltd., нудиме приспособено тестирање на спроводливост за секоја серија бакарни дихтунзи, обезбедувајќи сертификати кои потврдуваат дека електричните и топлинските перформанси ги задоволуваат вашите спецификација.

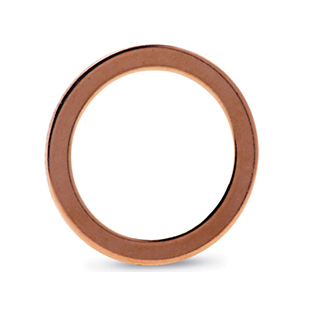

Ningbo Kaxite запечатувачки материјали Co., Ltd. произведува жарени бакарни дихтунзи во широк опсег на големини, дебелини и сопствени геометрии. Табелата подолу ги наведува клучните параметри за нашиот стандарден опсег, кој ги опфаќа повеќето апликации за прецизни машини. Нашата фабрика може да произведува и не-кружни форми (овални, правоаголни и сложени профили) со толеранции до +/- 0,05 mm. Сите дихтунзи се варат во заштитна атмосфера за да се спречи прекумерна оксидација и да се постигне постојана цврстина.
| Параметар | Вредност / опсег | Белешки |
| Оценка на материјалот | C11000 (CDA 110), C10100 (висока спроводливост без кислород) | OFHC достапен за вакуум и криогени апликации |
| Опсег на дебелина | 0,5 mm до 6,0 mm | Прилагодени дебелини до 10 mm достапни на барање |
| Опсег на надворешен дијаметар | 6 mm до 1.200 mm | Можни се поголеми дијаметри за прирабници на цевки |
| Цврстина по жарење (HV) | 45 - 50 HV (Викерс) | Контролирано во рамките на +/- 3 HV по серија |
| Површинска грубост (Ra) | 0,4 µm до 1,6 µm | Наведено врз основа на финишот на прирабницата |
| Температура на жарење | 550°C - 650°C (вакуум или азотна атмосфера) | Време на киснење: 30-90 минути во зависност од дебелината |
| Толеранција на плошноста | 0,02 mm на дијаметар од 100 mm | Обезбедува униформа компресија |
| Максимална работна температура | 500°C (континуирано), 700°C (краткорочно) | Оксидацијата започнува над 350°C, но запечатувањето останува |
| Максимален работен притисок | До 1.200 бари (со правилен дизајн на прирабница) | Зависи од дебелината и оптоварувањето на завртките |
Надвор од стандардните спецификации, нудиме неколку опционални подобрувања за бакарните дихтунзи. За апликации со висок вакуум (до 10^-9 mbar), обезбедуваме специјален процес на варење со вакуум кој го минимизира испуштањето гас. За корозивни средини, можеме да нанесеме сребрена или калај позлата што ја спречува галванската корозија додека ја одржува мекоста на варениот бакар. Нашата фабрика исто така врши 100 проценти визуелна инспекција и проверка на димензиите со помош на оптички компаратори и машини за мерење на координати (CMM). Секоја серија на бакарни дихтунзи е придружена со сертификат за тестирање на материјал кој вклучува хемиски состав (потврден со оптичка емисиона спектроскопија), вредности на цврстина и извештај за тестирање на истекување за примероци од серијата.
Во однос на обезбедувањето квалитет, нашата фабрика ги следи стандардите ISO 9001 и ISO 14001, а имаме внатрешна опрема за тестирање за притисок при пукање, отпорност на дробење и термички циклус. За машински апликации со критична прецизност, можеме да извршиме тестирање на истекување на хелиум (чувствителност до 10^-10 Pa·m3/s) за да го потврдиме интегритетот на запечатувањето пред пратката. Ова ниво на детали гарантира дека секој бакар заптивка од Ningbo Kaxite Sealing Materials Co., Ltd. ги исполнува ригорозните барања на прецизното инженерство. Ние, исто така, одржуваме залиха од стандардни големини за брзо испраќање, при што нарачките обично се произведуваат во рок од 5 до 7 работни дена.
Трошоците за одржување во прецизните машини често се доминирани од непланирани прекини поради протекување. Залепени бакарни дихтунзи директно го решаваат ова нудејќи супериорни перформанси на запечатување, повторна употреба и компатибилност со широк опсег на течности. За разлика од еластомерните дихтунзи кои се распаѓаат со текот на времето и бараат честа замена, правилно избраната бакарна заптивка може да трае цел век на опремата кога е правилно инсталирана. Нашата фабрика има документирани случаи каде што префрлувањето од графит на заковани бакарни дихтунзи го продолжи интервалот на одржување од 6 месеци на над 3 години во хидраулични системи под висок притисок. Ова намалување на времето на застој се претвора во значителни заштеди на трошоците, особено во автоматизираните производствени линии каде што дури и 1 час прекин може да чини илјадници долари.
Специфични начини на кои жарените бакарни дихтунзи ги намалуваат вкупните трошоци на сопственост:
За да ги измериме заштедите на одржување, анализиравме прецизна машина за обликување со вбризгување со 12 хидраулични глави на цилиндрите што користеа дихтунзи со влакна. Дихтунзите со влакна бараа замена на секои 4 месеци поради стврднување и пукање, чинеа 1.200 долари во делови и 8 часа работа секој пат (вкупно 3.600 долари годишно). Откако се префрливме на нашите заковани бакарни дихтунзи, истата машина работеше 18 месеци без истекување поврзано со дихтунзите. Дури и ако бакарните дихтунзи беа заменети по 18 месеци (претпазливо), годишниот трошок падна на 400 долари - заштеда од 3.200 долари по машина. За фабрика со 20 машини, ова претставува 64.000 долари годишна заштеда.
Покрај тоа, бакарните дихтунзи придонесуваат за кружна економија. Нашата фабрика собира искористени бакарни дихтунзи од клиентите и го рециклира бакарот, намалувајќи го материјалниот отпад. За производителите на прецизни машини, способноста за стандардизирање на еден материјал за заптивка за повеќе апликации го поедноставува набавката и складирањето. Нашата фабрика во Ningbo Kaxite Sealing Materials Co., Ltd. обезбедува детален водич за одржување што вклучува спецификации за вртежен момент, упатства за повторно жарење и критериуми за проверка на бакарни дихтунзи, помагајќи им на клиентите да го максимизираат работниот век. Накратко, инвестицијата во закована бакарна заптивка брзо се обновува преку намалена фреквенција на одржување, пониски трошоци за резервни делови и зголемена достапност на машината, што го прави економски супериорен избор за прецизни машини.
Прашање 1: Која е разликата помеѓу закованите бакарни дихтунзи и обичните бакарни дихтунзи во однос на перформансите на запечатување?
Одговор: Клучната разлика е нивото на еластичност и компресибилност. Обичните (незаковани) бакарни дихтунзи се зацврстуваат со работа за време на производството, што резултира со цврстина од 80-100 HV. Оваа цврстина ја ограничува нивната способност да се усогласат со неправилностите на површината на прирабницата, што бара многу високи оптоварувања на завртките за да се постигне запечатување. Спротивно на тоа, закованите бакарни дихтунзи имаат цврстина од 45-50 HV, што ги прави многу еластични. Под компресија, тие се влеваат во микроскопски жлебови и гребнатини, создавајќи непропустлива заптивка на околу 60 проценти од оптоварувањето на завртките што е потребно за незакован бакар. Дополнително, закованите дихтунзи ја одржуваат својата запечатувачка сила во подолги периоди бидејќи структурата на меките зрна го намалува релаксирањето на стресот. Тестовите на нашата фабрика покажуваат дека закованите бакарни дихтунзи обезбедуваат 3 до 5 пати поголема доверливост на запечатување од незакованиот бакар во апликациите со цикличен притисок.
Прашање 2: Дали закованите бакарни дихтунзи може да се користат во средини со висок вакуум без проблеми со испуштање на гас?
Одговор: Да, под услов да се правилно произведени. Бакарот има инхерентно низок парен притисок, а нашата фабрика користи специјален процес на вакуумско жарење кој ги отстранува адсорбираните гасови и органските загадувачи. Бакарните дихтунзи потоа се чуваат во затворено пакување за да се спречи апсорпција на влага. За системи со ултра висок вакуум (UHV) до 10^-10 mbar, препорачуваме користење на бакар со висока спроводливост (OFHC) без кислород, жарен на 550°C 60 минути во континуирана вакуумска печка. Овој процес ги намалува стапките на испуштање гас на под 10^-9 Pa·m3/(s·cm2). Ние испорачавме жарени бакарни дихтунзи за забрзувачи на честички и полупроводнички комори за таложење каде што дури и едно истекување би го загрозило целиот процес, а нашите клиенти известуваат за успешна работа со години без замена на дихтунзите.
Прашање 3: Колку пати може повторно да се употреби закованата бакарна заптивка по повторното варење?
Одговор: Вообичаено, бакарниот заптивка може повторно да се закова и повторно да се употреби 2 до 3 пати, под услов оригиналната дебелина да не се намали за повеќе од 10 проценти поради компресија и површините да бидат ослободени од длабоки жлебови или корозија. Процесот на повторно жарење вклучува загревање на дихтунгот на 500-600°C за 20-30 минути (во зависност од дебелината) во неоксидирачка атмосфера, проследено со бавно ладење. Нашата фабрика препорачува по секоја повторна употреба, дебелината на дихтунгот да се мери на четири точки на еднакво растојание. Ако минималната дебелина е помала од 90 проценти од оригиналот, дихтунгот треба да се замени. Ние, исто така, обезбедуваме услуга за повторно жарење за клиенти кои немаат печки во куќата. Повторната употреба на бакарни дихтунзи може да ги намали годишните трошоци за дихтунзи до 60 проценти, што ги прави многу економични за операции од големи размери.
Прашање 4: Каква површинска завршница се препорачува на прирабниците за оптимално запечатување со ковани бакарни дихтунзи?
Одговор: За жарените бакарни дихтунзи, оптимална е завршната површина на прирабницата од Ra 1,6 µm до 3,2 µm (63 до 125 микроинчи). Овој опсег е доволно груб за да обезбеди механички клуч за држење на мекиот бакар, но доволно мазен за да се избегне прекумерна пенетрација што може да доведе до лепење или тешкотии при расклопување. Завршувањата на прирабниците помазни од Ra 0,8 µm се всушност помалку ефикасни бидејќи бакарот има недоволна грубост на површината за „загризување“, што потенцијално дозволува лази под притисок. Нашата фабрика препорачува концентрична спирална или кружна завршница на заземјување наместо еднонасочно полирање, бидејќи прстенестите жлебови создаваат ефективно лавиринтско заптивка во комбинација со бакар. На нашите клиенти им обезбедуваме мерач за завршна обработка на површината и нудиме консултации за подготовка на прирабници за нови инсталации.
Прашање 5: Како да ја одредам точната дебелина на закованата бакарна заптивка за мојата прецизна машина?
Одговор: Точната дебелина зависи од три фактори: цврстина на прирабницата, растојание на завртките и потребната количина на дробење. Како општо правило, дебелината на дихтунгот треба да биде помеѓу 0,2 и 0,5 пати поголема од ширината на прирабницата. За прецизни машини, препорачуваме минимална дебелина од 0,8 mm за да се овозможи доволен проток на материјалот. Потребното кршење (намалување на дебелината по затегнување) е вообичаено 15 до 25 проценти од првобитната дебелина - тоа е количината што обезбедува целосен контакт на површината без пренапрегање на бакарот. Нашата фабрика обезбедува поедноставен водич за пресметување: за дадено оптоварување на завртките, компресијата на дихтунгот не треба да ја надмине јачината на отпуштање на жарениот бакар (приближно 70 MPa). Имаме инженерски софтвер кој симулира компресија за прилагодени дизајни на прирабници и нудиме бесплатни консултации за да ви помогнеме да ја изберете оптималната дебелина. Контактирајте го нашиот технички тим во Ningbo Kaxite Sealing Materials Co., Ltd. со димензиите на прирабницата и работен притисок, и ние ќе обезбедиме конкретна препорака.
Предностите на закованите бакарни дихтунзи во прецизните машини се јасни: супериорно запечатување преку контролирана мекост, одлична топлинска и електрична спроводливост и значителни заштеди на трошоците поради повторна употреба и продолжен работен век. Процесот на жарење го трансформира бакарот од материјал зацврстен на работа во високо усогласен запечатувачки елемент кој се прилагодува на несовршеностите на прирабниците, се справува со екстремни температури и се спротивставува на хемиски напад. Нашата фабрика во Ningbo Kaxite Sealing Materials Co., Ltd. го усоврши процесот на жарење за да обезбеди постојана цврстина, плошност и квалитет на површината, осигурувајќи дека секој бакарен заптивка ги исполнува строгите стандарди на прецизната инженерска индустрија.
Не дозволувајте протекување да ги загрози перформансите на вашата опрема.Контактирајте со Ningbo Kaxite Sealing Materials Co., Ltd. денесза персонализирана препорака за дихтунзи. Обезбедете ги димензиите на прирабницата, работниот притисок, температурниот опсег и медиумот, а нашиот инженерски тим ќе дизајнира оптимална закована бакарна заптивка за вашата апликација. Нудиме бесплатни комплети за примероци, брзо прототипирање и сериско производство со целосна следливост на материјалот. Сите бакарни дихтунзи доаѓаат со сертификат за квалитет и 100 проценти гаранција за изведба.Побарајте ја вашата понуда сега и искусете ја веродостојноста што може да ја испорача само прецизно закована бакарна заптивка од Ningbo Kaxite запечатувачки материјали Co., Ltd.Надградете го вашиот стандард за заптивање денес.
