Што е назабена заптивка и како ги подобрува перформансите на индустриското запечатување?

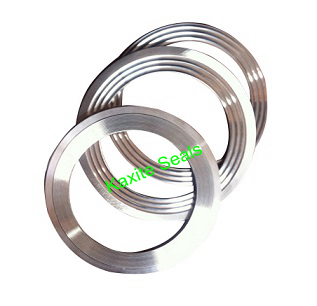

Во тешките индустриски средини, перформансите на запечатувањето се клучни за безбедноста, ефикасноста и усогласеноста со животната средина. Помеѓу многуте достапни типови заптивки, назабениот заптив - исто така познат како заптивка Kammprofile или заптивка со жлебови - се издвојува по својата способност да обезбеди сигурно запечатување при екстремни услови на температура, притисок и термички циклус. Но, што всушност е назабена заптивка? Во суштина, тоа е метална заптивка со низа концентрични назаби или жлебови на површината за заптивање, обично покриени со мек обложен материјал како што е графит, тефлонски или материјал што не е азбест. Назабите создаваат повеќе линии за запечатување кои го концентрираат оптоварувањето на притисок, обезбедувајќи цврсто запечатување дури и кога условите на прирабницата се помалку од идеални. Во Ningbo Kaxite Sealing Materials Co., Ltd., нашата фабрика произведува високи перформансиНазабени дихтунзиповеќе од две децении, опслужувајќи ги индустриите од нафта и гас до хемиска обработка и производство на електрична енергија.

Но, како назабената заптивка ги подобрува перформансите на заптивањето во споредба со традиционалните рамни метални дихтунзи или дихтунзи со спирала намотани? Одговорот лежи во неговата единствена механичка интеракција со површините на прирабницата. Кога се компресирани, назабите малку се вградуваат во материјалот за соочување, создавајќи високо ефикасна бариера против истекување. Металното јадро обезбедува структурна цврстина и отпорност на притисок, додека меката обвивка се прилагодува на несовршеностите и неправилностите на прирабницата. Оваа комбинација резултира со исклучителна затегнатост со релативно мало претходно оптоварување на завртките, што го намалува ризикот од оштетување на прирабницата и го поедноставува одржувањето. Дополнително, назабената заптивка нуди супериорна отпорност на термички циклус, бидејќи металното јадро и назабите овозможуваат движење без губење на силата на запечатување. Оваа статија обезбедува сеопфатно техничко длабоко нурнување во дизајнот на назабени дихтунзи, изборот на материјали, податоците за перформансите и најдобрите практики за примена, со детални спецификации од широкото портфолио на производи на нашата фабрика.

Содржина

• 1. Зошто назабениот дизајн создава супериорна ефикасност на запечатувањето?
• 2. Како назабените дихтунзи се справуваат со екстремни температури и притисоци?
• 3. Кои се клучните технички спецификации на нашите назабени дихтунзи?
• 4. Како правилната инсталација може да ги максимизира перформансите на назабените дихтунзи?
• Најчесто поставувани прашања (ЧПП)
• Заклучок и барање за прилагодено заптивка

Зошто назабениот дизајн создава супериорна ефикасност на запечатувањето?

Назабената заптивка ја црпи својата супериорна ефикасност на запечатување од принципот на концентрација на стрес. За разлика од рамната заптивка која се потпира на рамномерна компресија на голема површина, назабената заптивка користи концентрични, V-облик или концентрични жлебови кои ја концентрираат силата на стегање во низа тесни линии за запечатување со висок стрес. Кога заптивката е компресирана помеѓу две прирабници, назабите се загризуваат во мекиот свртен материјал, создавајќи повеќе концентрични прстени на интимен контакт. Овој пристап на повеќелиниско запечатување многу ги простува несовршеностите на површината на прирабниците, како што се гребнатини, корозивни јами или мали искривувања, бидејќи секое назабување делува како независно заптивка. Дури и ако една линија за запечатување е компромитирана, останатите линии го одржуваат заптивката. Нашата фабрика воNingbo Kaxite запечатувачки материјали Co., Ltd. ги дизајнираше нашите назабени дихтунзи со оптимизирана геометрија на жлебот за да го максимизираат бројот на активни линии за запечатување додека одржуваат соодветна метална дебелина за отпорност на притисок.

Клучни механизми кои го прават назабениот дизајн супериорен:

• Ефект на концентрација на стрес:Назабите го концентрираат оптоварувањето на завртките на многу помала ефективна површина за заптивање, зголемувајќи го притисокот на запечатување по единица површина за фактор од 5 до 10 во споредба со рамните дихтунзи. Ова овозможува назабената заптивка ефикасно да се запечатува при помали оптоварувања на завртките, намалувајќи го ризикот од изобличување на прирабницата и замор на завртките.
• Повеќе запечатувачки бариери:Со обично 8 до 12 концентрични назаби на секое лице, назабениот заптивка обезбедува повеќе бариери против истекување. Во случај на локализиран дефект или опуштање на еден назаб, соседните назаби го одржуваат печатот. Овој вишок е критичен во безбедносните критични апликации како што се садовите под притисок и прирабниците на цевководот.
• Отпорност на термички циклус:Металното јадро на назабената заптивка делува како пружина, одржувајќи одреден степен на сила на запечатување дури и кога прирабниците се шират и се собираат поради температурните промени. Мекиот материјал за покривање лази и се релаксира со текот на времето, но назабите компензираат, обезбедувајќи цврсто запечатување во текот на термичкиот циклус. Тестовите на нашата фабрика покажуваат дека назабените дихтунзи одржуваат 85 проценти од нивниот почетен стрес на запечатување по 500 термички циклуси од -40°C до 400°C.
• Намалена подготовка на површината на прирабницата:Бидејќи назабите ги прифаќаат површинските неправилности, назабената заптивка бара помалку строги барања за завршна обработка на прирабниците од меките дихтунзи. Површините на прирабници со грубост од Ra 3,2 до 6,3 микрометри се генерално прифатливи, намалувајќи ги трошоците за обработка.

Квантитативните податоци од нашата лабораторија ја покажуваат предноста во ефикасноста. Во стандардизиран тест за истекување (тест за истекување на хелиум, масен спектрометар), рамна заптивка од графит со дебелина од 1,6 mm покажа стапка на истекување од 0,03 mg/(m·s) при притисок на прирабницата од 50 бари. Назабена заптивка со свртена кон графит, користејќи ја истата прирабница и оптоварување на завртките, постигна стапка на истекување од 0,001 mg/(m·s) - 30 пати помала. Ова драматично подобрување во ефикасноста на запечатувањето е причината зошто назабените дихтунзи се задолжителни во многу апликации со висок интегритет, како што се сервисирање на водород и ракување со ЛНГ, каде што дури и малите истекувања се неприфатливи.

Дополнително, назабениот дизајн ја подобрува отпорноста на дихтунгот да „издува“ при висок внатрешен притисок. Назабите создаваат механичко блокирање со свртениот материјал, спречувајќи го да се истисне надвор од јазот на прирабницата. Ова е вообичаен режим на неуспех за меки дихтунзи, особено во апликации со покачена температура. Нашите назабени дихтунзи се тестирани да издржат внатрешни притисоци до 250 бари без да се соочуваат со истиснување, обезбедувајќи сигурно запечатување дури и при најсложените услуги. Оваа комбинација на висока ефикасност на запечатување, еластичност и отпорност на издувување е причината зошто назабената заптивка стана претпочитан избор за критични апликации за запечатување ширум светот.

Како назабените дихтунзи се справуваат со екстремни температури и притисоци?

Перформансите на назабената заптивка во екстремни услови се одредуваат од материјалите што се користат и за металното јадро и за меката обвивка. Металното јадро, вообичаено направено од нерѓосувачки челик (на пр., 304, 316, 316L), обезбедува механичка сила и пружина потребна за да се издржат високите сили на стегање и внатрешните притисоци. Материјалот за обложување, кој може да биде графит, тефлонски, мика или керамичко влакно, обезбедува усогласеност и хемиска отпорност потребни за запечатување на процесот на течност. Со избирање на соодветна комбинација на материјали за јадро и за обложување, назабените дихтунзи може да се конструираат да работат на температури од криогени (-196°C) до 1000°C (со мика или керамички облоги) и притисоци од вакуум до 350 бари. Нашата фабрика во Kaxite нуди широк спектар на комбинации на материјали за да ги задоволи специфичните потреби на секоја апликација.

Клучни размислувања за материјалот за апликации во екстремни услови:

• Услуга за висока температура (400°C до 1000°C):За температури над 400°C, не се препорачува обложување со графит поради оксидација. Нудиме назабени дихтунзи со облоги од мика или керамички влакна, кои можат да издржат температури до 1000°C. Металното јадро обично е направено од легури отпорни на топлина како што се Inconel 600 или 625. Нашата фабрика испорача назабени дихтунзи за заптивки на вратите на печката и издувни системи во петрохемиските погони, со докажани перформанси во текот на неколку години на работа.
• Криогена услуга (до -196°C):За течен природен гас (LNG) и други криогени апликации, назабената заптивка мора да остане флексибилна и ефикасно да се запечатува при многу ниски температури. Ние користиме јадра од нерѓосувачки челик од 316L (кои ја задржуваат цврстината при удар при ниски температури) и чисти тефлонски облоги. Тефлонскиот останува флексибилен на -196°C и обезбедува одлична запечатливост. Нашите назабени дихтунзи се користат во линии за пренос на LNG со нула истекување пријавени во текот на 5 години.
• Апликации под висок притисок (до 350 бари):За услуги под висок притисок, дебелината на металното јадро и длабочината на назабеноста мора да се оптимизираат за да се спречи дробење на назабите. Нашата фабрика користи дебелина на јадрото од 1,5 mm до 3,0 mm со длабочини на назаби од 0,3 mm до 0,5 mm. Материјалот за соочување е избран да се спротивстави на истиснување; препорачуваме облога на графит со прстен против истиснување за притисоци над 150 бари.
• Корозивни услуги:За агресивни хемиски средини, нудиме назабени дихтунзи со јадра направени од Hastelloy, Monel или титаниум и облоги направени од проширен тефлонски или модифициран тефлонски соединение. Овие материјали се спротивставуваат на нападот од киселини, алкалии и растворувачи додека ја одржуваат запечатливоста.

За да ја потврди работата на нашите назабени дихтунзи во екстремни услови, нашата фабрика спроведува серија тестови на типот во согласност со стандардите ASME B16.20, EN 13555 и DIN 28091. Овие тестови вклучуваат тест за топла компресија (мерење на релаксација при покачени температури), тест за истекување (со хелиум или азот при различни притисоци) и тест за термички циклус (помеѓу собна температура и максимална температура на услугата). Нашите назабени дихтунзи постојано ги поминуваат овие тестови, постигнувајќи стапки на истекување кои ги задоволуваат најтесните барања на TA-Luft (Германија) и EPA (САД) за бегство на емисии.

Во еден неодамнешен проект за рафинерија на Блискиот Исток, нашите назабени дихтунзи со јадра од 316L и облоги од графит беа специфицирани за колона за дестилација која работи на 320°C и 80 bar. Дихтунзите беа инсталирани во 20 прирабници со дијаметар од 4" до 24". По три години работа, фабриката спроведе истражување за истекување и откри нула забележливи протекувања од прирабниците, потврдувајќи ја веродостојноста на нашите назабени дихтунзи во екстремни услови. Оваа изведба, во комбинација со повторната употреба на заптивката (во многу случаи, металното јадро може да се обложи со нов материјал за обложување), ја прави назабената заптивка високо исплатливо решение за предизвикувачки апликации за заптивање.

Кои се клучните технички спецификации на нашите назабени дихтунзи?

Ningbo Kaxite запечатувачки материјали Co., Ltd. произведува сеопфатен асортиман на назабени дихтунзи дизајнирани да ги задоволат различните потреби на индустриските апликации за заптивање. Нашите понуди на производи вклучуваат стандардни димензии по ASME B16.20, EN 1514 и DIN 2697, како и сопствени големини за специјални прирабници. Табелата подолу ги дава клучните технички спецификации за нашите најпопуларни типови назабени дихтунзи, кои се користат во хемиската, петрохемиската, производството на електрична енергија и индустријата за преработка на храна. Сите вредности се засноваат на тестирање на типот според стандардите ASME и EN. Нашата фабрика, исто така, може да произведува назабени дихтунзи со специјализирани материјали, како што се сребрени јадра за спроводливост на висока температура или ексфолирани графитни облоги со високо ниво на чистота.

Покрај овие стандардни понуди, нашата фабрика обезбедува неколку опционални функции за подобрување на перформансите и поедноставување на инсталацијата. Тие вклучуваат внатрешен и надворешен централен прстен (за поедноставување на порамнувањето и спречување на прекумерна компресија), прстен за лоцирање (за задржување на дихтунгот на место за време на вертикално склопување на прирабницата) и дизајн за „проветрување за гас“ (за двострани назабени дихтунзи за да се спречи заробениот гас). Ние исто така нудиме широк спектар на сопствени големини, од 1/2" NPS до 60" NPS и специјални форми за нестандардни прирабници. Сите наши назабени дихтунзи се испорачуваат со детален лист за инсталација и табела со препораки за вртежен момент, со што се осигурува дека дихтунгот е правилно инсталиран за оптимални перформанси.

Контролата на квалитетот е приоритет во нашата фабрика. Секоја назабена гарнитура е подложена на визуелна проверка за дефекти на површината, проверка на димензиите со помош на CMM (Координатна мерна машина) за критичните прирабници и тест за истекување за апликации под висок притисок. Обезбедуваме целосен извештај за следливост на материјалот, вклучувајќи сертификати за мелница за металното јадро и потврда за чистотата и својствата на материјалот што се соочува. Оваа следливост е од суштинско значење за индустриите со строги барања за квалитет, како што се нуклеарната и воздушната. Нашите назабени дихтунзи се целосно усогласени со Европската директива за опрема под притисок (PED) и се достапни со ознаката CE кога е потребно.

Како правилната инсталација може да ги максимизира перформансите на назабените дихтунзи?

Дури и најквалитетната назабена заптивка ќе пропадне ако не се инсталира правилно. Уникатниот дизајн на назабениот дихтунг - потпирајќи се на концентрацијата на стресот и повеќекратните линии за запечатување - бара специфични процедури за инсталација за да се постигнат неговите номинални перформанси. Вообичаените грешки при инсталацијата вклучуваат прекумерно затегнување (што може да ги скрши назабите), недоволно затегнување (што доведува до истекување), нерамномерно оптоварување на завртките (предизвикувајќи изобличување на прирабницата) и оштетување на материјалот за соочување при ракување. Во Ningbo Kaxite Sealing Materials Co., Ltd., нашата фабрика разви детален протокол за инсталација кој е теренски потврден преку илјадници инсталации. Следењето на овие упатства осигурува дека назабената гарнитура го дава својот целосен потенцијал за запечатување и го постигнува очекуваниот работен век.

Основни чекори за инсталација за назабени дихтунзи:

• Проверете ги површините на прирабницата и заптивката:Пред монтажата, проверете ги страните на прирабницата за туѓи материи, остри рабови или длабоки гребнатини. Завршувањето на површината на прирабницата треба да биде во опсег од Ra 3,2 до 6,3 микрометри за оптимални перформанси. Проверете ја назабената гарнитура за евентуално оштетување на назабите или на лицето. Ако дихтунгот паднал или е оштетен, заменете го со нов.
• Центрирање и усогласување:Осигурете се дека заптивката е центрирана на прирабницата, особено при апликации со притисок или термички циклус. Ако дихтунгот има прстен за центрирање, користете го за да ја усогласите дихтунгот. Избегнувајте да користите лубриканти или заптивки на површината на дихтунгот, бидејќи тие може да го намалат триењето и да предизвикаат прекумерно затегнување.
• Редоследот на вчитување на завртките:Секогаш затегнувајте ги завртките со ѕвездена шема (вкрстен модел) за да се обезбеди рамномерно полнење. Ова го спречува изобличувањето на прирабницата и нерамномерната компресија на дихтунгот. За прирабници со повеќе од 4 завртки, користете секвенцијално затегнување препорачано од производителот на прирабниците.
• Контрола на вртежен момент:Користете калибриран вртежен клуч или хидрауличен затегнувач за да го постигнете препорачаното оптоварување на завртките. Нашата фабрика обезбедува табела со препораки за вртежен момент што го специфицира препорачаното напрегање на завртките врз основа на големината на заптивката, материјалот за соочување и условите за сервисирање. Прекумерното затегнување над 10 проценти од препорачаниот вртежен момент може да ги оштети назабите и да ја намали еластичноста на дихтунгот.
• Повторно вртење по термички циклуси:За примена на висока температура, препорачуваме повторно да ги завртите завртките по првиот термички циклус (загревање до работна температура), бидејќи материјалите на прирабницата и завртките се шират со различни стапки. Ова осигурува дека дихтунгот го одржува стресот на запечатување откако системот ќе достигне рамнотежа.

Една студија на случај од хемиска фабрика во САД ја илустрира важноста на правилната инсталација. Фабриката ги користеше нашите назабени дихтунзи на прирабница на реакторот што работеше на 250°C и 60 бари. И покрај висококвалитетните дихтунзи, постројката доживеа периодично истекување. Испитувањето покажа дека завртките на прирабницата се затегнувале во кружна шема, а не во вкрстена шема, што резултирало со нерамномерно оптоварување и изобличување на прирабницата. По преквалификацијата на тимот за одржување за правилната постапка на затегнување, истекувањето беше елиминирано, а дихтунзите работеа беспрекорно во следните три години до следното планирано исклучување на одржување. Овој пример нагласува дека правилната инсталација е исто толку важна како и изборот на дихтунзи.

Нашата фабрика нуди бесплатна програма за обука за инсталација за нашите клиенти, која може да се спроведе на лице место или онлајн. Обуката опфаќа ракување со дихтунзи, проверка на прирабницата, пресметка на вртежниот момент и употреба на опрема за хидраулично затегнување. Ние, исто така, обезбедуваме листа за проверка за инсталација што може да ја користат екипите за одржување за да се осигураат дека сите чекори се завршени. Дополнително, нудиме услуга за повторно вртење за критичните прирабници, каде што нашите техничари ја посетуваат локацијата за да го извршат повторното вртење по првиот термички циклус. Со инвестирање во правилна инсталација, можете да се погрижите вашите назабени дихтунзи да ги постигнат своите максимални перформанси и работен век, заштитувајќи ја вашата опрема и персонал.

Најчесто поставувани прашања (ЧПП)

Прашање 1: Која е разликата помеѓу назабена заптивка и спирално рана заптивка?

Одговор: И двете се дихтунзи со високи перформанси, но се разликуваат по принципот на градба и запечатување. Заптивката со спирално намотување е направена од наизменични слоеви на метал и материјал за полнење намотани во спирала, што обезбедува карактеристики слични на пролетта и висока флексибилност. Назабената заптивка, од друга страна, се состои од цврсто метално јадро со концентрични назаби на површината, покриени со мека обвивка. Назабената заптивка нуди поголема отпорност на издувување и е помалку подложна на оштетување при ракување и монтажа. Исто така, обично бара помали оптоварувања на завртките за да се постигне заптивка во споредба со спирално ранети дихтунзи со иста големина. За апликации со тежок термички циклус или висок внатрешен притисок, назабената заптивка е често префериран избор поради неговото робусно метално јадро и повеќекратните линии за запечатување.

Прашање 2: Дали назабените дихтунзи може повторно да се користат по отстранувањето?

Одговор: Генерално, не препорачуваме повторно користење на назабени дихтунзи, особено во критичните услуги. Штом дихтунгот е компресиран, назабите и материјалот за обложување се комплетираат и може да не се запечатуваат толку ефикасно ако се користат повторно. Меѓутоа, во некои некритични апликации со низок притисок и ниски температури, може да биде возможно повторно да се употреби дихтунгот ако свртниот материјал е сè уште недопрен и назабите не се деформирани. Металното јадро често може да се обложи со нов материјал за обложување во нашата фабрика, враќајќи ја заптивката во нова состојба. Оваа услуга е достапна за големи дихтунзи каде што трошоците за замена се високи. За безбедносни критични апликации, секогаш користете нова назабена гарнитура.

Прашање 3: Кој е максималниот рејтинг на притисок и температура за назабена заптивка?

Одговор: Максималниот притисок и температура зависат од употребените материјали. Со јадро од нерѓосувачки челик од 316 L и обвивка со експандиран графит, нашите назабени дихтунзи можат да работат на температури до 450°C (во инертни атмосфери) и притисок до 250 бари. За повисоки температури, верзиите со свртена мика или со свртена керамика можат да издржат до 800°C до 1000°C, но рејтингот на притисокот малку се намалува. За криогени апликации, дихтунгот може да работи на -196°C со тефлонски свртен поглед. Неопходно е да се консултирате со нашите технички листови со податоци или да ја контактирате нашата фабрика во Ningbo Kaxite Sealing Materials Co., Ltd. за да ја изберете вистинската комбинација на материјали за вашите специфични работни услови.

Прашање 4: Која завршна површина на прирабница е потребна за назабена заптивка?

Одговор: За оптимални перформанси, завршната површина на прирабницата треба да биде Ra 3,2 до 6,3 микрометри (125 до 250 микро-инчи). Овој финиш обезбедува доволна грубост за назабите да го загризат материјалот што се соочува без да предизвика оштетување на облогата. Помазната завршница (на пр., Ra 1.6) може да го намали триењето и да предизвика лизгање на дихтунгот за време на завртката нагоре, додека погруб завршеток може да доведе до прекумерно абење на лицето. Нашата фабрика обезбедува упатства за подготовка на прирабници за различни типови и материјали на прирабници. Ако прирабницата е кородирана или има длабоки гребнатини, препорачуваме повторно да ја обработите површината на прирабницата пред да ја инсталирате назабената гарнитура.

Прашање 5: Како назабените дихтунзи се споредуваат со дихтунзи од лист (отсечени од лист) во однос на перформансите?

Одговор: Дихтунзите на листовите се поедноставни и поевтини, но тие се потпираат на униформа компресија на голема површина и се почувствителни на неправилности на прирабниците и варијации на оптоварувањето на завртките. Назабените дихтунзи обезбедуваат супериорни перформанси на запечатување, особено при апликации со висок притисок, висока температура и термички циклус. Назабениот дизајн го концентрира товарот и создава повеќе линии за запечатување, што го прави попростлив за несовршеностите на прирабниците. Дополнително, назабените дихтунзи имаат многу помала стапка на релаксација на лази, одржувајќи ја нивната сила на запечатување со текот на времето. За критични апликации каде што истекувањето не може да се толерира, назабените дихтунзи се претпочитан избор во однос на гарнитурите. Нашата фабрика може да обезбеди компаративна анализа на перформансите за да ви помогне да го направите вистинскиот избор.

Заклучок: Сигурно запечатување со назабени дихтунзи од Ningbo Kaxite

Назабената заптивка е докажано решение за тешки индустриски апликации за заптивање, нудејќи супериорни перформанси преку неговиот уникатен назабен дизајн, повеќекратните линии за запечатување и разновидноста на материјалот. Од печки со висока температура до линии за криогени ЛНГ, од пареа со висок притисок до агресивни хемикалии, назабената заптивка обезбедува сигурност и безбедност што ги бара модерната индустрија. Во Ningbo Kaxite Sealing Materials Co., Ltd., нашата фабрика изгради репутација за испорака на висококвалитетни назабени дихтунзи со прецизно производство, ригорозна контрола на квалитетот и длабока техничка експертиза. Нудиме широк опсег на стандардни и сопствени големини, како и опционални функции за поедноставување на инсталацијата и подобрување на перформансите.

Дали барате сигурно решение за запечатување за вашата критична апликација?Контактирајте со Ningbo Kaxite Sealing Materials Co., Ltd. денесза сеопфатна консултација. Обезбедете ги димензиите на вашата прирабница, условите за работа и медиумот за процесирање, а нашиот инженерски тим ќе препорача оптимален материјал и дизајн на назабена гарнитура. Нудиме бесплатни примероци, брза испорака и целосен опсег на извештаи за тестирање.Побарајте го вашиот бесплатен примерок со назабени дихтунзи и лист со технички податоци сега од Ningbo Kaxite Sealing Materials Co., Ltd. и искусете ја разликата во перформансите на запечатувањето.
