Во гасоводот под висок притисок или хидрокрекерот на рафинеријата, прирабничките споеви мора да содржат течности при притисок над 400 бари и температури кои се движат од амбиентална до над 500 °C. Дихтунгот што ја извршува оваа функција за заптивање не е мек, компресибилен лист. Тоа е цврст метален прстен - заптивка со прстенести зглобови - што се запечатува преку механизам кој е фундаментално различен од оној на конвенционалните заптивки. Заптивката со прстенест зглоб не се потпира на еластичноста на гумениот или графитниот материјал. Се потпира на прецизна примена на претходно оптоварување на завртките за да се присили контакт метал со метал помеѓу заптивката и жлебот на прирабницата. Предоптоварувањето на завртките е силата што ги активира перформансите на запечатување на дихтунгот. Без доволно претходно оптоварување, заптивката со прстенести зглобови нема да се запечати. Со прекумерно претходно оптоварување, прирабницата или заптивката може да се оштетат. Предоптоварувањето на завртките е критичната променлива што го одредува успехот или неуспехот на зглобот.
Прашањето за тоа како претходно оптоварувањето на завртките ги активира перформансите на запечатување на заптивката на прстенестиот зглоб е прашање на механиката и науката за материјалите. Предоптоварувањето на завртките создава напрегање за седење на заптивката, предизвикувајќи таа да се усогласи со жлебот на прирабницата. Материјалот на заптивката мора да има правилна цврстина за малку да се деформира и да ги пополни микроскопските неправилности на површината на жлебот. Прирабницата мора да биде доволно силна за да го издржи претходното оптоварување без да попушта. И завртките мора да се затегнат во контролирана шема за да се обезбеди рамномерна распределба на товарот околу прстенот. Оваа статија ќе ја испита механиката на претходно оптоварување на завртките, дизајнот на заптивката на прстенестата спојка, улогата на цврстината на дихтунгот и практичните размислувања за постигнување сигурна заптивка. Ние, исто така, ќе обезбедиме детални спецификации за нашитеДихтунзи за прстенести зглобовиод нашата фабрика во Ningbo Kaxite запечатувачки материјали Co., Ltd.

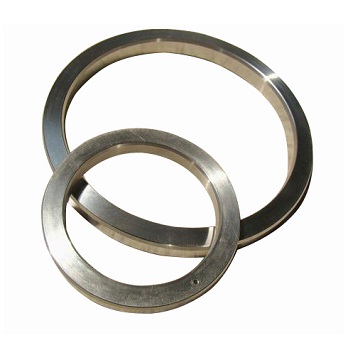

Заптивка со прстенести зглобови е метален елемент за заптивање што се користи во прирабнички споеви под висок притисок и висока температура. Обично се прави од цврст метален прстен со овален или октагонален пресек. Дихтунгот е дизајниран да се вклопи во прецизно обработен жлеб на лицето на прирабницата. Кога прирабниците се завртки заедно, заптивката е компресирана помеѓу двата жлебови, создавајќи заптивка од метал на метал. Механизмот за запечатување на заптивката со прстенести зглобови е различен од оној на меката заптивка. Мека заптивка се запечатува со усогласување со површината на прирабницата и пополнување на микроскопските неправилности. Заптивка со прстенест зглоб се запечатува така што малку го деформира металот и создава контакт со жлебот. Контактниот стрес на линијата на контакт е исклучително висок, што создава запечатување дури и при многу високи притисоци. Табелата подолу ги сумира клучните карактеристики на заптивка со прстенест зглоб.
| Карактеристика | Опис |
| Материјал | Меко железо, јаглероден челик, нерѓосувачки челик, Монел, Инконел |
| Пресек | Овални или октагонални |
| Механизам за заптивање | Контакт на линијата метал-метал |
| Оценка за притисок | До 10.000 psi (690 бари) и повисоки |
| Температурен рејтинг | -200°C до +850°C (во зависност од материјалот) |
| Стандарди | API 6A, ASME B16.20 |
Во Kaxite, нашата фабрика произведува Дихтунзи со прстенести зглобови во низа материјали и големини за да ги задоволи барањата на најсложените апликации. Ние користиме прецизна обработка за да се осигураме дека димензиите на дихтунгот се точни и дека завршната површина е правилна. Нашите дихтунзи се сертифицирани за стандардите API 6A и ASME B16.20, осигурувајќи дека ги исполнуваат највисоките нивоа на квалитет и доверливост.
Предоптоварување на завртките е затегнатоста што се создава во завртките кога тие се затегнати. Тоа е силата што ги спојува прирабниците и ја компресира заптивката. Без претходно оптоварување на завртките, прирабниците нема да се држат заедно, а заптивката нема да биде компресирана. Предоптоварувањето на завртките е она што ги активира перформансите за заптивање на заптивката со прстенест зглоб. Кога завртките се затегнати, силата пред оптоварување се пренесува преку прирабниците до заптивката. Дихтунгот е компресиран на жлебот, создавајќи контакт со висок стрес кој го запечатува спојот. Количината на претходно оптоварување го одредува напрегањето на седењето на заптивката, што пак го одредува квалитетот на заптивката. Ако претходното оптоварување е премногу ниско, напрегањето на седењето ќе биде недоволен, а зглобот ќе истекува. Ако претходното оптоварување е превисоко, прирабницата или заптивката може да попуштат, што исто така ќе предизвика истекување. Предоптоварувањето на завртките мора внимателно да се пресмета и контролира за да се обезбеди сигурна заптивка. Табелата подолу ја илустрира врската помеѓу претходно оптоварување на завртките и напрегањето на седиштето на дихтунгот.
| Предоптоварување на завртки (kN) | Напрегање за седење на дихтунзите (MPa) | Перформанси на запечатување |
| 50 | 100 | Недоволно; најверојатно ќе протече |
| 100 | 200 | Маргинална; може да истече под притисок |
| 150 | 300 | Добро; сигурен печат |
| 200 | 400 | Одлично; оптимално запечатување |
| 250 | 500 | Прекумерна; ризик од попуштање на прирабницата |
Во нашата фабрика, на нашите клиенти им даваме детални препораки за завртки за нашите заптивки со прстенести зглобови. Го одредуваме потребното претходно оптоварување на завртките, шемата за затегнување и барањата за подмачкување. Нашиот инженерски тим може да помогне во пресметката на правилното предоптоварување за вашата специфична комбинација на прирабница и дихтунзи. Ние исто така нудиме техничка поддршка на лице место доколку е потребно.
The hardness of the Ring Joint Gasket is a critical factor in its sealing performance. The gasket must be soft enough to deform slightly under the bolt preload, conforming to the flange groove and creating a seal. However, it must also be hard enough to resist extrusion and to maintain its shape under high pressure. The hardness of the gasket is determined by the material from which it is made. Soft iron is the softest and most commonly used material. It is suitable for low-pressure and low-temperature applications. Carbon steel is harder and is used for higher pressures. Stainless steel is harder still and provides corrosion resistance. Monel и Inconel се користат за најсложените апликации, каде што е потребна висока јачина и отпорност на корозија. The table below summarizes the hardness and typical applications of common Ring Joint Gasket materials.
| Материјал | Цврстина (HB) | Максимален притисок (бар) | Типична апликација |
| Меко железо | 90 - 120 | 100 | Вода со низок притисок, пареа |
| Јаглероден челик | 120 - 150 | 250 | Нафта и гас, општа индустрија |
| Нерѓосувачки челик 304 | 150 - 180 | 400 | Хемиски, петрохемиски |
| Нерѓосувачки челик 316 | 150 - 180 | 400 | Корозивни средини |
| Монел | 150-200 | 500 | Морска вода, висока температура |
| Инконел | 180 - 250 | 690 | Висока температура, висок притисок |
НаNingbo Kaxite запечатувачки материјали Co., Ltd., ние произведуваме прстенести заптивки во сите овие материјали. Ние исто така нудиме низа нивоа на цврстина во секој материјал за да одговараат на различни апликации. Нашиот инженерски тим може да ви помогне да го изберете вистинскиот материјал и цврстина за вашите специфични барања.
Жлебот на прирабницата е вдлабната површина на лицето на прирабницата во која е поставена заптивката на прстенестиот зглоб. Димензиите и завршетокот на површината на жлебот се клучни за перформансите на запечатување на дихтунгот. Жлебот мора да се обработи до прецизни толеранции за да се осигури дека заптивката е правилно наместена и дека контактниот стрес е униформен. Аголот на жлебот, длабочината на жлебот и ширината на жлебот влијаат на перформансите на запечатувањето. Површинската завршница на жлебот мора да биде доволно мазна за да дозволи заптивката да се деформира и да ги пополни микроскопските неправилности, но не толку мазна што заптивката не може да ја зафати површината. Табелата подолу ги сумира клучните параметри на жлебот за стандардните заптивки со прстенести зглобови.
| Параметар | Спецификација | Важност |
| Агол на жлебот | 23° ± 1° (овална); 23° ± 1° (октагонална) | Обезбедува правилно седење и контакт |
| Длабочина на жлебот | Според API 6A / ASME B16.20 | Осигурува дека заптивката е целосно заробена |
| Ширина на жлебот | Според API 6A / ASME B16.20 | Обезбедува заптивка да се вклопи без прекумерно растојание |
| Површинска завршница (Ra) | 1,6 - 3,2 µm | Овозможува заптивката да се зафати и запечати |
| Плошност | 0,05 mm на 100 mm | Обезбедува униформен контактен стрес |
Во нашата фабрика, можеме да обезбедиме техничка поддршка за дизајнот и обработката на жлебот на прирабниците. Ние исто така нудиме услуга за проверка на жлебот за да потврдиме дека жлебот ги исполнува барањата на важечкиот стандард. Ова е важно бидејќи истрошениот или оштетен жлеб може да спречи дури и нова заптивка да не се запечати правилно.
Пресметката на претходно оптоварување на завртките е критичен чекор во дизајнот и монтажата на спојот на заптивката со прстенест зглоб. Предоптоварувањето мора да биде доволно за да се создаде потребното напрегање за седење на дихтунгот, но не толку високо што да ја попушта прирабницата или завртките. Пресметката го зема предвид стресот на седиштето на дихтунгот, димензиите на прирабницата, големината и материјалот на завртките, како и работниот притисок и температура. Предоптоварувањето обично се пресметува со користење на кодот за котел и сад под притисок ASME или еквивалентен стандард. Откако ќе се пресмета однапред оптоварувањето, мора да се примени на завртките на контролиран начин. Ова обично се прави со помош на вртежен клуч или хидрауличен затегнувач. Мора да се следи шемата на затегнување за да се обезбеди рамномерна распределба на товарот. Табелата подолу ги сумира клучните чекори за примена на претходно оптоварување на завртките.
| Чекор | Акција | Цел |
| 1 | Исчистете ги и проверете ги прирабниците и жлебот | Погрижете се да нема остатоци или оштетувања |
| 2 | Подмачкајте ги завртките и навртките | Намалете го триењето и обезбедете конзистентно претходно оптоварување |
| 3 | Затегнете ги завртките во шема со ѕвезди до 30% од целниот вртежен момент | Поставете го заптивката и порамнете ги прирабниците |
| 4 | Затегнете ги завртките во шема со ѕвезди до 60% од целниот вртежен момент | Постепено компресирајте го заптивката |
| 5 | Затегнете ги завртките во шема со ѕвезди до 100% од целниот вртежен момент | Постигнете го последното претходно вчитување |
| 6 | Проверете го вртежниот момент по 24 часа | Надомести за лази и релаксација |
Во Ningbo Kaxite Sealing Materials Co., Ltd., им обезбедуваме на нашите клиенти детални процедури за завртки за нашите заптивки со прстенести зглобови. Ние исто така нудиме обука и поддршка на лице место за да се осигураме дека претходното оптоварување се применува правилно. Нашата цел е да им помогнеме на нашите клиенти да постигнат сигурен печат секој пат.
Клучните спецификации за заптивка со прстенест зглоб ја вклучуваат големината на заптивката, класата на притисок, материјалот, типот на пресекот и цврстината. Табелата подолу дава резиме на типичните спецификации за нашите заптивки со прстенести зглобови.
| Спецификација | Опсег | Белешки |
| Големина | 1/2" до 36" | Според API 6A / ASME B16.20 |
| Класа на притисок | Класа 150 до класа 2500 | Исто така, притисоците на API 6A |
| Материјал | Меко железо, јаглероден челик, SS304, SS316, Monel, Inconel | Избрано врз основа на апликацијата |
| Тип на пресек | Овални (R), октагонални (RX), високи перформанси (BX) | Избрани врз основа на притисок и жлеб |
| Цврстина | По материјален стандард | Избран врз основа на материјалот на прирабницата |
| Површинска завршница | Ра 1,6 - 3,2 µm | Обезбедува правилно седење |
| Стандарди | API 6A, ASME B16.20, DIN 2693 | Усогласеност со меѓународните стандарди |
Во нашата фабрика, ние произведуваме заптивки со прстенести зглобови за да ги исполниме овие спецификации и многу повеќе. Можеме да ја прилагодиме заптивката за да одговара на специфичните барања на проектот, вклучувајќи специјални материјали, специјални големини и специјални пресеци. Нашиот инженерски тим може да помогне во процесот на селекција и да обезбеди детални технички податоци за вашиот проект.
Прашање 1: Кое е препорачаното претходно оптоварување на завртките за заптивка со прстенест зглоб?
Одговор: Препорачаното претходно оптоварување на завртките зависи од големината на дихтунгот, класата на притисок, материјалот на заптивката и материјалот на прирабницата. Обично се пресметува со користење на кодот за котел и сад под притисок ASME или еквивалентен стандард. Предоптоварувањето мора да биде доволно за да се создаде потребното напрегање за седење на дихтунгот без да се попушта прирабницата или завртките. Во Ningbo Kaxite Sealing Materials Co., Ltd., обезбедуваме детални препораки за завртки за секој од нашите гарнитури со прстенести зглобови.
Прашање 2: Дали може повторно да се употреби заптивка со прстенест зглоб?
Одговор: Општо земено, заптивката со прстенест зглоб не треба повторно да се користи. Кога заптивката е компресирана, таа пластично се деформира за да одговара на жлебот. Оваа деформација е постојана, а заптивката нема да се врати во првобитната форма. Повторната употреба на заптивка со прстенест зглоб може да резултира со истекување бидејќи заптивката нема да се запечати правилно по втор пат. Индустрискиот стандард е да се замени заптивката секогаш кога ќе се отвори спојницата. Нашата фабрика препорачува користење на нова заптивка за секое склопување.
Прашање 3: Која е разликата помеѓу овална и октагонална заптивка со прстенест зглоб?
Одговор: Овалната заптивка (тип R) има заоблен пресек и се користи во стандардни апликации. Октогоналната заптивка (тип RX) има рамностран пресек кој обезбедува поефикасно заптивање при повисоки притисоци. Октогоналната заптивка бара различен дизајн на жлебот од овалната заптивка. Изборот помеѓу двете зависи од класата на притисок и жлебот на прирабницата. Нашиот инженерски тим може да ви помогне да го изберете вистинскиот тип за вашата апликација.
Прашање 4: Како да знам дали ми протекува заптивката со прстенест зглоб?
Одговор: Знаците на протекување на заптивката на прстенестиот зглоб вклучуваат видлива течност или гас што излегува од зглобот, пад на притисокот во системот и присуство на звук на шушкање. Ако се сомневате дека има истекување, зглобот треба веднаш да се депресурира и да се прегледа. Дихтунгот треба да се замени, а жлебот на прирабницата треба да се провери за оштетување. Протекувањето може да биде опасно, особено при висок притисок или токсичен сервис, па затоа никогаш не треба да се игнорираат.
Прашање 5: Која е правилната шема на затегнување за прирабница на заптивка со прстенест зглоб?
Одговор: Правилната шема на затегнување е шаблон со ѕвезда, каде што завртките се затегнуваат во вкрстена низа. Завртките треба да се затегнат во повеќе фази, обично 30%, 60% и 100% од целниот вртежен момент. Ова осигурува дека заптивката е рамномерно компресирана и дека прирабниците остануваат паралелни. По првичното затегнување, вртежниот момент треба да се провери по 24 часа за да се компензира за лази и опуштање. Во Ningbo Kaxite Sealing Materials Co., Ltd., обезбедуваме детални процедури за затегнување на нашите заптивки за прстенести зглобови.
Предоптоварувањето на завртките е силата што ги активира перформансите на запечатување на заптивката со прстенест зглоб. Без доволно претходно оптоварување, дихтунгот не може да се деформира и да создаде контакт со висок стрес што е неопходен за запечатување на споеви под висок притисок и висока температура. Предоптоварувањето на завртките мора внимателно да се пресмета, нанесе и контролира за да се обезбеди сигурна заптивка. Материјалот на заптивката, жлебот на прирабницата и постапката за завртки играат улога во перформансите на запечатувањето. Во Ningbo Kaxite Sealing Materials Co., Ltd., нашата фабрика има експертиза и искуство за производство на заптивки со прстенести зглобови кои ги исполнуваат најсложените барања. Ние користиме висококвалитетни материјали, прецизна обработка и ригорозни тестирања за да се осигураме дека секоја заптивка што ја произведуваме обезбедува сигурни перформанси. Ние, исто така, обезбедуваме сеопфатна техничка поддршка за да им помогнеме на нашите клиенти да постигнат успешен печат.
Без разлика дали дизајнирате нов систем под висок притисок или одржувате постоечки, ве покануваме да го контактирате нашиот технички тим за да разговарате за вашите барања. Можеме да обезбедиме спецификации за производи, препораки за завртки и поддршка на лице место. Нашата посветеност на квалитетот и задоволството на клиентите не направи доверлив партнер за запечатување апликации низ целиот свет.
Контактирајте со Ningbo Kaxite Sealing Materials Co., Ltd. денесда разговарате за вашите барања за заптивка со прстенест зглоб и да откриете како нашите производи можат да обезбедат доверливо заптивка во вашите најсложени апликации.
