На морската нафтена платформа во Северното Море, гасоводот под висок притисок работи на 350 бари и 120 °C. Прирабниците што ги поврзуваат деловите на цевките се запечатени соДихтунзи за прстенести зглобовиизработен од нерѓосувачки челик SS316L. Овие дихтунзи мора да го издржат не само екстремниот притисок и температура на процесната течност, туку и немилосрдниот напад на прскање со сол, влажноста и постојаното движење на морето. Неуспехот на дихтунгот овде не е мала непријатност; тоа е катастрофален настан кој може да доведе до пожар, експлозија, еколошка катастрофа и загуба на животи. Затоа, изборот на материјал за заптивка е една од најкритичните одлуки во офшор инженерството. SS316L се појави како претпочитан материјал за прстенести гарнитури во овие средини бидејќи нуди уникатна комбинација на отпорност на корозија, механичка сила и термичка стабилност што ниту еден друг материјал не може да се совпадне по споредлива цена.
Дихтунзи со прстенести зглобови се метални заптивки кои се користат во апликации под висок притисок и висока температура. Тие се дизајнирани да се вклопат во специјално обработен жлеб на лицето на прирабницата, создавајќи заптивка од метал на метал кога прирабниците се зашрафуваат заедно. Дејството на запечатување се потпира на деформацијата на материјалот на заптивката во жлебот, што создава цврста спојка отпорна на истекување. Материјалот на дихтунгот ја одредува неговата способност да ги издржи корозивните и механичките напрегања на апликацијата. SS316L, ниско-јаглеродна верзија на стандардниот нерѓосувачки челик 316, е особено добро прилагоден за морски и офшор средини поради неговата одлична отпорност на дупчење на хлориди и корозија на пукнатините. НаNingbo Kaxite запечатувачки материјали Co., Ltd., нашата фабрика произведува заптивки со прстенести зглобови од SS316L и други легури со високи перформанси повеќе од 15 години, а ние го рафиниравме нашиот избор на материјали и производствени процеси за да ги исполниме најсложените барања на офшор индустријата.
Морската средина е една од најкорозивните природни средини на земјата. Морската вода содржи приближно 3,5% растворени соли, првенствено натриум хлорид, заедно со помали количини на соли на магнезиум, калциум и калиум. Овие соли ја прават морската вода одличен електролит, кој ги забрзува процесите на електрохемиска корозија. За металните компоненти, комбинацијата на јони на хлорид, растворен кислород и влага создава немилосрден напад што може да предизвика дури и висококвалитетните материјали да се деградираат со текот на времето. Во офшор апликациите предизвиците се уште поголеми. Атмосферата е заситена со прскање со сол, температурите варираат помеѓу тропската топлина и арктичкиот студ, а механичките напрегања се интензивни. Табелата подолу ги сумира клучните предизвици со корозија во морските и морските средини.
| Предизвик за корозија | Опис | Влијание врз дихтунзи |
| Пробивање на хлориди | Локализиран напад од хлоридни јони | Дупки и површинска деградација |
| Корозија на пукнатини | Напад во застојани области | Деградација на површините за заптивање |
| Галванска корозија | Различни метали во контакт | Забрзана корозија на помалку благороден метал |
| Напукнување со корозија од стрес | Корозија под стрес на истегнување | Ненадејно пукање и неуспех |
| Ерозија Корозија | Проток на течност со голема брзина | Механичко отстранување на заштитниот оксид |
Последиците од корозија во заптивките на прстенести зглобови се сериозни. Кородираната заптивка може да ја изгуби својата запечатувачка сила, што ќе доведе до протекување. Испуканата заптивка може катастрофално да пропадне. Во морската платформа за нафта или гас, истекување на заптивка може да ослободи запаливи јаглеводороди, што создава ризик од пожар или експлозија. Во морски гасовод, истекувањето може да предизвика загадување на животната средина. Во постројката за бигор, истекувањето може да го загрози квалитетот на водата. Изборот на материјал отпорен на корозија како што е SS316L затоа не е само предност за квалитет; тоа е безбедносен императив. Нашата фабрика во Kaxite има огромно искуство во снабдување со прстенести гарнитури за морски и офшор апликации и ја разбираме критичната важност на изборот на материјали во овие средини.
При изборот на материјал за прстенести гарнитури во морски и крајбрежни средини, инженерите мора да избираат од низа опции, вклучувајќи јаглероден челик, нерѓосувачки челик, дуплекс нерѓосувачки челик и егзотични легури како што се Инконел и Монел. Секој материјал има своја комбинација на отпорност на корозија, механичка сила и цена. SS316L е често претпочитаниот избор бидејќи нуди најдобар баланс на перформанси и цена за многу морски апликации. За да се разбере зошто, корисно е да се спореди SS316L со други вообичаени материјали. Табелата подолу дава споредба на клучните својства на овие материјали.
| Материјал | Отпорност на корозија во морската вода | Механичка јачина | Цена | Типична апликација |
| Јаглероден челик | Лошо (потребно е обложување) | Високо | Ниско | Некритични, суви апликации |
| SS304 | Умерено (вдлабнатини во хлориди) | Високо | Ниско | Општа намена, благи средини |
| SS316L | Одлично (се спротивставува на дупчење на хлорид) | Високо | Средно | Морска, офшор, хемиска обработка |
| Дуплекс СС | Одлично | Многу високо | Високо | Морски со висок притисок и висока температура |
| Инконел 625 | Одлично | Многу високо | Многу високо | Екстремни средини, кисел гас |
| Монел 400 | Одлично | Високо | Високо | Цевководи за морска вода, разменувачи на топлина |
Клучната предност на SS316L во однос на SS304 е неговата содржина на молибден. SS316L содржи 2-3% молибден, што значително ја подобрува неговата отпорност на корозија од дупчиња и пукнатини во средини што содржат хлорид. SS304, кој не содржи молибден, е подложен на дупчење во морската вода, особено во застојани области каде што може да се концентрираат хлоридите. Дуплекс нерѓосувачкиот челик нуди уште поголема цврстина и отпорност на корозија, но е поскап и потешко за обработка. Inconel и Monel нудат највисоки нивоа на отпорност на корозија, но нивната цена може да биде преголема за многу апликации. SS316L нуди најдобра комбинација на отпорност на корозија, механичка сила и цена за поголемиот дел од апликациите на Ring Joint Дихтунзи во морето и офшор.
„L“ во SS316L се залага за „низок јаглерод“. Стандардот SS316 има максимална содржина на јаглерод од 0,08%, додека SS316L има максимална содржина на јаглерод од 0,03%. Оваа разлика може да изгледа мала, но има значително влијание врз перформансите на материјалот при заварување и примена на високи температури. Кога аустенитичните нерѓосувачки челици како SS316 се загреваат на температури помеѓу 425°C и 815°C, талогот на хром карбид се формира на границите на зрната. Овој процес е познат како сензибилизација. Формирањето на хром карбиди ги осиромашува околните области на хром, намалувајќи ја нивната отпорност на корозија. Во морска средина, сензибилизираните области се многу подложни на интергрануларна корозија. Со намалување на содржината на јаглерод, SS316L го минимизира формирањето на хром карбиди, што го прави отпорен на сензибилизација и интергрануларна корозија.
Ниската содржина на јаглерод на SS316L, исто така, ја подобрува неговата заварливост. Кога SS316 се заварува, зоната погодена од топлина може да се сензибилизира ако содржината на јаглерод е превисока. SS316L може да се заварува без термичка обработка по заварување во повеќето апликации, бидејќи ниската содржина на јаглерод спречува сензибилизација. Ова е особено важно за заптивките со прстенести споеви, кои може да се изработат со заварување или обработка. Табелата подолу ги сумира клучните хемиски и механички својства на SS316L.
| Имотот | Спецификација |
| Јаглерод (C) макс | 0,03% |
| Хром (Cr) | 16 - 18% |
| Никел (Ni) | 10 - 14% |
| Молибден (Мо) | 2 - 3% |
| Манган (Mn) макс | 2,0% |
| Силициум (Si) макс | 0,75% |
| Фосфор (P) макс | 0,045% |
| Сулфур (S) макс | 0,030% |
| Јачина на истегнување | 485 - 690 MPa |
| Јачина на принос (0,2% поместување) | 170 - 310 MPa |
| Издолжување | 40% мин |
| Цврстина (Роквел Б) | 95 макс |
Во Ningbo Kaxite Sealing Materials Co., Ltd., нашата фабрика користи само сертифициран материјал SS316L од реномирани добавувачи. Ние го проверуваме хемискиот состав и механичките својства на секоја серија на материјал што ја добиваме. Ние, исто така, вршиме тестирање на интергрануларна корозија на нашите готови дихтунзи за да се осигуриме дека тие ги исполнуваат барањата на ASTM A262 Practice E. Оваа ригорозна контрола на квалитетот осигурува дека нашите прстенести зглобни дихтунзи обезбедуваат сигурни перформанси во најсложените морски и офшор средини.
Изведбата на заптивката со прстенести зглобови зависи не само од материјалот туку и од неговата геометрија. Дихтунгот е дизајниран да се вклопи во жлебот на лицето на прирабницата. Кога прирабниците се споени заедно, дихтунгот е компресиран, а неговиот материјал се деформира за да го пополни жлебот и да создаде заптивка. Обликот на заптивката и жлебот го одредуваат механизмот за запечатување. Постојат неколку стандардни профили на заптивка со прстенест зглоб, секој со свои карактеристики. Најчести се типовите R, RX и BX. Типот R е овален или октогонален прстен кој се користи во стандардни апликации. Типот RX е модифициран овален прстен кој се користи во апликации со поголем притисок. Типот BX е хексагонален прстен кој се користи во апликации со висок притисок и висока температура. Табелата подолу ги сумира клучните карактеристики на овие профили.
| Профил | Облик | Оценка за притисок | Типична апликација |
| R | Овални или октагонални | До 10.000 psi | Општа намена, бунари |
| RX | Изменето овално | До 15.000 psi | Повисок притисок, кисела услуга |

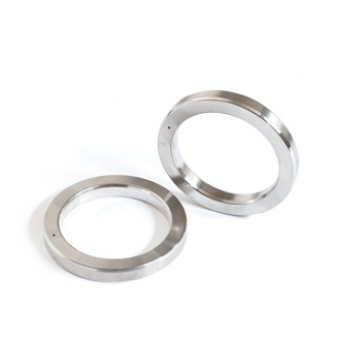

| BX | Шестоаголна | До 20.000 psi | Висок притисок, висока температура |
Изборот на профил зависи од притисокот, температурата и природата на течноста што се запечатува. Типот R е најчестиот и е погоден за широк опсег на апликации. Типот RX се користи во апликации со поголем притисок и има малку поинаква геометрија што ги подобрува перформансите на запечатувањето. Типот BX се користи во најсложените апликации и е дизајниран да обезбеди сигурно запечатување при притисок до 20.000 psi. Во Ningbo Kaxite Sealing Materials Co., Ltd., нашата фабрика произведува Дихтунзи со прстенести споеви во сите овие профили, во опсег на големини за да одговараат на стандардните спецификации на прирабницата.
Следната табела ги дава клучните спецификации за изведба на нашите SS316L заптивки со прстенести зглобови. Овие спецификации се засноваат на стандардно тестирање и се дадени како референца за инженери и специјалисти за набавки.
| Параметар | Спецификација | Стандард за тестирање |
| Материјал | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Цврстина | ≤ 160 HBW | ASTM E10 |
| Јачина на истегнување | ≥ 485 MPa | ASTM E8 |
| Јачина на принос | ≥ 170 MPa | ASTM E8 |
| Издолжување | ≥ 40% | ASTM E8 |
| Интергрануларна корозија | Поминете | ASTM A262 пракса Е |
| Максимална работна температура | 800°C (континуирано) | — |
| Максимален работен притисок | 20.000 psi (во зависност од профилот) | — |
| Површинска завршница | Ra 1,6 µm макс | — |
| Стандардни големини | R, RX, BX профили по API 6A | API 6A |
Во нашата фабрика, ние произведуваме заптивки со прстенести зглобови за да ги исполниме овие спецификации и многу повеќе. Можеме да произведуваме и прилагодени дихтунзи за специјални апликации. Нашиот процес на контрола на квалитетот вклучува димензионална инспекција, сертификација на материјали и тестирање на перформансите. Ние обезбедуваме сертификат за усогласеност со секоја нарачка, документирајќи го составот на материјалот, механичките својства и резултатите од тестот. Ова ниво на документација е од суштинско значење за офшор апликации, каде што следливоста и обезбедувањето квалитет се критични.
Прашање 1: Која е разликата помеѓу SS316 и SS316L прстенести гарнитури?
Одговор: Примарната разлика е содржината на јаглерод. SS316 има максимална содржина на јаглерод од 0,08%, додека SS316L има максимална содржина на јаглерод од 0,03%. Пониската содржина на јаглерод на SS316L го прави отпорен на сензибилизација и интергрануларна корозија, што е важно за заварени и високи температури. За морските и офшор средини, SS316L генерално се претпочита поради неговата супериорна отпорност на корозија.
Прашање 2: Дали SS316L прстенести гарнитури може да се користат во сервис за кисело гас?
Одговор: SS316L не се препорачува за сервисирање на кисело гас (средини што содржат H2S) бидејќи е подложно на пукање на сулфидниот стрес. За апликации со кисело гас, обично е потребен потврд материјал како што е Inconel 625 или дуплекс нерѓосувачки челик. Изборот на материјалот за заптивка треба да се заснова на специфичниот состав и условите на процесната течност. Нашиот технички тим може да советува за најдобриот материјал за вашата апликација.
Прашање 3: Која е максималната температура што можат да ја издржат SS316L Ring Joint Discounts?
Одговор: Дихтунзите со прстенести зглобови SS316L можат да издржат континуирани работни температури до 800°C. Меѓутоа, на температури над 425°C, материјалот може да биде подложен на сензибилизација доколку не е правилно стабилизиран. За апликации на високи температури, важно е да се потврди дека материјалот е соодветно термички обработен и тестиран за интергрануларна отпорност на корозија. Нашата фабрика обезбедува сертификација за тестирање на меѓугрануларна корозија за сите дихтунзи со висока температура.
Прашање 4: Како да го изберам точниот профил на заптивка со прстенест зглоб за мојата апликација?
Одговор: Изборот на профилот зависи од притисокот, температурата и природата на течноста. Типот R е погоден за апликации за општа намена до 10.000 psi. Типот RX се користи за повисоки притисоци до 15.000 psi. Типот BX се користи за најсложените апликации до 20.000 psi. Спецификацијата на прирабницата исто така ќе го диктира потребниот профил. Нашиот технички тим може да ви помогне при изборот на точниот профил за вашата конкретна апликација.
Прашање 5: Каква документација е обезбедена со SS316L заптивките со прстенести зглобови?
Одговор: Ние обезбедуваме сертификат за усогласеност со секоја нарачка, документирање на составот на материјалот, механичките својства и резултатите од тестот. Ова ги вклучува хемиската анализа, резултатите од тестот за истегнување, резултатите од тестот за цврстина и резултатите од тестот за интергрануларна корозија. Ние, исто така, обезбедуваме извештаи за димензионална инспекција и сертификат за следливост на материјалот. Оваа документација е од суштинско значење за обезбедување квалитет и усогласеност со регулативата во морски и офшор апликации.
Дихтунзите со прстенести зглобови SS316L се идеален избор за морски и офшор апликации бидејќи нудат уникатна комбинација на отпорност на корозија, механичка сила и термичка стабилност. Содржината на молибден во SS316L обезбедува одлична отпорност на дупчење на хлорид и корозија на пукнатините, додека ниската содржина на јаглерод спречува сензибилизација и интергрануларна корозија. Материјалот може да се обработи во различни профили за да ги задоволи барањата за притисок и температура на апликацијата. И може да се сертифицира дека ги исполнува најстрогите стандарди за квалитет. Во Ningbo Kaxite Sealing Materials Co., Ltd., нашата фабрика располага со експертиза и опрема за производство на SS316L прстенести гарнитури кои ги задоволуваат најсложените барања на офшор индустријата.
Без разлика дали дизајнирате нова офшор платформа или одржувате постоечка, ве покануваме да го контактирате нашиот технички тим за да разговарате за вашите барања за дихтунзи. Можеме да обезбедиме детални спецификации на производи, сертификати за материјали и поддршка за апликации. Нашата посветеност на квалитетот и задоволството на клиентите не направи доверлив партнер за запечатување решенија ширум светот.
Контактирајте со Ningbo Kaxite Sealing Materials Co., Ltd. денесда разговарате за вашите барања за заптивка на прстенест зглоб и да откриете како нашите дихтунзи SS316L можат да одговорат на предизвиците на вашите морски и офшор апликации.
