Во петрохемиската индустрија, едно истекување на прирабница на хидрокрекер со висок притисок може да предизвика итно исклучување што чини над 500.000 долари дневно во изгубеното производство. Во електрана, истекување на пареа на влезната прирабница на турбината може да предизвика принуден прекин што трае со денови. Ова не се ретки настани. Тие се директна последица на дефекти на заптивките и претставуваат еден од најзначајните извори на непланирано одржување и загуба на производството во тешката индустрија. Компонентата во центарот на овој предизвик е заптивката. И меѓу дихтунзите, еден дизајн се покажа како исклучително ефикасен во спречувањето на овие скапи дефекти: заптивката со прстенест зглоб.
Заптивката со прстенести зглобови е метален елемент за заптивање кој се користи во апликации со висок притисок и висока температура каде што доверливоста не може да се преговара. За разлика од меките дихтунзи, кои се потпираат на компресибилноста за да создадат заптивка, заптивката со прстенести зглобови создава заптивка преку прецизен контакт метал-метал помеѓу заптивката и жлебот на страните на прирабницата. Овој дизајн обезбедува заптивка која е отпорна на издувување, многу отпорна на термички циклус и способна да издржи притисоци што би ги уништиле другите видови дихтунзи. Резултатот е драматично намалување на непланираното одржување и загубата во производството. Оваа статија ќе објасни како Ring Joint Discount го постигнува тоа, испитувајќи го неговиот дизајн, материјали, инсталација и перформанси во најсложените индустриски средини. Во Ningbo Kaxite Sealing Materials Co., Ltd., нашата фабрика се произведуваДихтунзи за прстенести зглобовиповеќе од две децении, и од прва рака видовме како вистинската заптивка може да ја трансформира доверливоста на фабриката.
Заптивка со прстенести зглобови е цврст метален заптивен прстен кој е обработен до прецизни димензии и дизајниран да се вклопи во соодветен жлеб обработен во страните на прирабницата. Дихтунгот е типично овален или октогонален по пресек и е достапен во низа стандардни големини дефинирани со API 6A и ASME B16.20. Кога завртките на прирабницата се затегнати, заптивката е компресирана помеѓу двете страни на жлебот. Металот малку се деформира, создавајќи цврста заптивка со контакт со линија. Ова е фундаментално различно од мека заптивка, која се потпира на компресибилноста на материјалот за да ги пополни несовршеностите на површината на прирабницата. Заптивката со прстенести зглобови се потпира на прецизната геометрија на жлебот и дихтунгот за да создаде заптивка која е и цврста и доверлива.
Клучната предност на заптивката со прстенест зглоб е неговата отпорност на издувување. Во мека заптивка, елементот за запечатување е ограничен помеѓу страните на прирабницата, но не е механички закочен на своето место. Ако внатрешниот притисок ја надминува силата на притисок на завртките, дихтунгот може да се истурка од спојот - феномен познат како издувување. Ова е катастрофален неуспех што ја ослободува процесната течност и може да предизвика повреда или смрт. Заптивката со прстенест зглоб не може да издува бидејќи е механички заглавена во жлебот. Жлебот делува како сад за задржување, а заптивката е компресирана во него. Дури и ако оптоварувањето на завртките се изгуби, дихтунгот останува на своето место, одржувајќи заптивка. Ова е критична безбедносна карактеристика во апликациите под висок притисок.
Табелата подолу ги споредува дизајнерските карактеристики и карактеристиките на изведбата на заптивките со прстенести зглобови и меките дихтунзи.
| Карактеристика | Прстен заеднички заптивка | Мека заптивка (лист) |
| Механизам за заптивање | Контакт на линијата метал-метал | Компресија на мек материјал |
| Отпорност на издувување | Одлично (механички заробено) | Лошо (може да се екструдира) |
| Оценка за притисок | До 10.000 psi (690 бари) | До 1.000 psi (69 бари) |
| Температурен рејтинг | До 1.000°C (во зависност од материјалот) | До 500°C (во зависност од материјалот) |
| Повторна употреба | Не се препорачува | Не се препорачува |
| Типични апликации | Бунари, цевководи, рафинерии, електрани | Општи индустриски цевководи, системи со низок притисок |

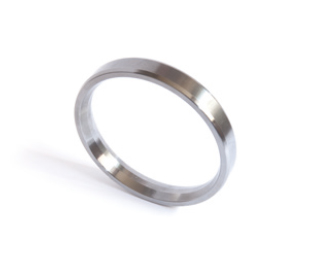

Дизајнот на заптивката со прстенест зглоб е стандардизиран за да се обезбеди заменливост. Најчестите стилови се типот R (овален или октагонален), типот RX (за повисоки притисоци) и типот BX (за екстремно високи притисоци). Секој стил има специфична геометрија на жлебот и рејтинг на притисок. НаNingbo Kaxite запечатувачки материјали Co., Ltd., ги произведуваме сите три стила во низа материјали за да ги задоволиме барањата на различни апликации.
Заптивката од метал-метал на заптивката со прстенест зглоб е клучот за неговата способност да спречи издувување и истекување. Кога завртките на прирабницата се затегнати, дихтунгот се компресира на страните на жлебот. Почетниот контакт е линиски контакт - закривената површина на заптивката се среќава со рамната површина на жлебот. Како што се зголемува оптоварувањето на завртките, металот на контактната линија пластично се деформира, создавајќи поширока контактна површина. Оваа деформација е ограничена на многу мал регион и создава заптивка која е и цврста и еластична. Заптивката е цврста бидејќи контактот метал-метал ги елиминира микроскопските празнини што би овозможиле течноста да излезе. Тој е еластичен бидејќи еластичната деформација на дихтунгот и прирабницата му овозможува на спојот да приспособи мали движења без губење на контактот.
Геометријата на жлебот е критична за изведбата на заптивката. Жлебот се обработува до прецизен агол (обично 23° за дихтунзи од типот R) и длабочина. Кога дихтунгот е компресиран, дејството на клин на жлебот го принудува материјалот на заптивката во цврст контакт со лицата на жлебот. Ова создава заптивка која станува поцврста како што се зголемува притисокот. Ова е познато како заптивка со енергија под притисок. Колку е поголем внатрешниот притисок, толку повеќе дихтунгот се притиска на жлебовите, и заптивката станува поцврста. Ова е спротивно на мека заптивка, која може да се исфрли од зглобот со висок притисок. Табелата подолу ја покажува врската помеѓу внатрешниот притисок и силата на запечатување за заптивка со прстенест зглоб.
| Внатрешен притисок (бар) | Сила за заптивање (N/mm) | Контактен стрес (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Заптивката со енергија под притисок е она што го прави заптивката на прстенести зглобови толку ефикасни во спречувањето на издувување. Дури и ако оптоварувањето на завртките се намали поради термичка експанзија или релаксација, внатрешниот притисок продолжува да го напојува заптивката. Ова е критична безбедносна карактеристика во апликациите под висок притисок. Во нашата фабрика, ја тестираме секоја серија на заптивки со прстенести зглобови за да ги потврдиме нивните перформанси на заптивање под притисок. Ние користиме хидраулична опрема за тестирање која врши внатрешен притисок на пробната прирабница и ја мери стапката на истекување. Нашите дихтунзи постојано постигнуваат стапки на истекување кои се далеку под дозволените граници на API 6A и ASME B16.20.
Материјалот од кој е направен заптивка со прстенест зглоб ја одредува неговата способност да ги издржи корозивните и топлинските услови на апликацијата. Дихтунгот направен од погрешен материјал ќе пропадне предвреме, што ќе доведе до непланирано одржување и загуба на производството. Најчестите материјали за прстенести гарнитури се меко железо, нискојаглероден челик, нерѓосувачки челик (304, 316, 321) и егзотични легури како што се Inconel, Monel и Hastelloy. Секој материјал има специфичен опсег на температура и отпорност на корозија. Изборот на материјалот мора да се заснова на процесната течност, работната температура и потребниот век на траење.
Мекото железо е најекономичен материјал и е погодно за примени со ниски температури, некорозивни. Нискојаглероден челик се користи за малку попребирливи апликации. Нерѓосувачкиот челик 304 и 316 се работните коњи на индустријата, кои нудат добра отпорност на корозија и цврстина на висока температура. Нерѓосувачкиот челик 321 е стабилизиран со титаниум за да се спречи интергрануларна корозија при високи температури. Инконел и Монел се користат во најагресивни средини, како што се оние што содржат хлориди или пареа со висока температура. Табелата подолу дава водич за границите на температурата и корозијата на обичните материјали за заптивка со прстенест зглоб.
| Материјал | Макс. Температура (°C) | Отпорност на корозија | Типични апликации |
| Меко железо | 400 | Сиромашните | Услуги со низок притисок, некорозивни |
| Ниско-јаглероден челик | 500 | Фер | Општи индустриски цевки |
| Нерѓосувачки челик 304 | 700 | Добро | Повеќето рафинериски и петрохемиски услуги |
| Нерѓосувачки челик 316 | 800 | Многу добро | Корозивни средини, пареа со висока температура |
| Нерѓосувачки челик 321 | 900 | Многу добро | Апликации за високи температури |
| Инконел 625 | 1.000 | Одлично | Екстремна температура, високо корозивен |
| Монел 400 | 800 | Одлично | Средини што содржат хлориди |
Изборот на точниот материјал е критична инженерска одлука. Дихтунгот што не е отпорен на процесната течност ќе кородира, ќе ја изгуби својата способност за запечатување и потенцијално ќе го загади процесот. Дихтунгот што не е оценет за работната температура ќе омекне или лази, ќе го изгуби претходното оптоварување и ќе дозволи истекување. Во Kaxite, ние тесно соработуваме со нашите клиенти за да го избереме оптималниот материјал за секоја апликација. Ние одржуваме сеопфатна база на податоци за компатибилноста на материјалите и можеме да обезбедиме конкретни препораки врз основа на условите на процесот. Оваа услуга е еден од начините на кои им помагаме на нашите клиенти да го намалат непланираното одржување и загубата во производството.
Најиздржливиот заптивка со прстенести зглобови во светот ќе пропадне ако не се инсталира правилно. Инсталирањето е критичен фактор за доверливоста на заптивката. Најчестите грешки при монтажата се: повторна употреба на заптивка што е веќе компресирана, оштетување на дихтунгот при ракување, неисчистување на жлебот и примена на нерамномерен вртежен момент на завртките. Секоја од овие грешки може да доведе до предвремено откажување. Правилната инсталација е систематски процес кој мора внимателно да се следи.
Првиот чекор е да ги проверите заптивките и жлебот. Дихтунгот мора да биде без дефекти како што се гребнатини, вдлабнатини или корозија. Жлебот мора да биде чист, сув и без какви било остатоци или стар материјал за дихтунзи. Секое оштетување на жлебот ќе се пренесе на дихтунгот, спречувајќи правилно запечатување. Вториот чекор е да го инсталирате заптивката во жлебот. Со заптивката треба внимателно да се ракува за да се избегне оштетување. Треба да се стави во жлебот и да се провери за да се осигура дека е правилно поставен. Третиот чекор е усогласување на прирабниците. Прирабниците мора да бидат паралелни и порамнети во рамките на наведените толеранции. Неусогласеноста ќе предизвика нерамномерно оптоварување на дихтунгот и може да доведе до истекување.
Четвртиот чекор е да ги затегнете завртките. Ова мора да се направи во шема со ѕвезда или вкрстено, во повеќекратни премини, за да се обезбеди рамномерно вчитување. Конечниот вртежен момент на завртките треба да биде според спецификациите на производителот на прирабницата. Употребата на калибриран вртежен клуч е од суштинско значење. Табелата подолу дава резиме на чекорите за инсталација и клучните точки што треба да се проверат.
| Чекор | Акција | Проверка на клучеви |
| 1 | Проверете ги заптивките и жлебот | Без дефекти, чисти и суви |
| 2 | Инсталирајте заптивка во жлебот | Правилно седнат |
| 3 | Порамнете ги прирабниците | Паралелно и центрирано |
| 4 | Затегнете ги завртките со ѕвездена шема | Повеќекратни додавања, дури и вртежен момент |
| 5 | Конечна проверка на вртежниот момент | Според спецификацијата |
Во нашата фабрика обезбедуваме детални инструкции за инсталација со секоја заптивка со прстенест зглоб што ја испраќаме. Ние исто така нудиме обука за инсталација на лице место за нашите клиенти. Нашиот технички тим е достапен да помогне со какви било прашања за инсталација. Следејќи ги овие процедури, нашите клиенти можат да се погрижат нивните заптивки со прстенести зглобови да ја испорачаат долгорочната доверливост што е од суштинско значење за намалување на непланираното одржување и загубата во производството.
Вкупниот трошок за сопственост (TCO) на заптивка со прстенест зглоб ја вклучува почетната куповна цена, трошоците за инсталација, трошоците за одржување и трошоците за дефект. Додека почетната куповна цена на заптивката со прстенести зглобови е повисока од онаа на меката заптивка, TCO е често пониска затоа што заптивката со прстенест зглоб трае подолго и поретко откажува. Еден неуспех на мека заптивка може да чини стотици илјади долари во изгубеното производство, додека заптивката со прстенест зглоб може да го спречи тој дефект. Табелата подолу дава споредба на TCO на заптивка со прстенест зглоб и мека заптивка во период од 10 години.
| Компонента за трошоци | Прстен заеднички заптивка | Мека заптивка |
| Почетна набавна цена (по единица) | 50 долари | 10 долари |
| Број на замени (10 години) | 2 | 6 |
| Вкупни трошоци за набавка | 100 долари | 60 долари |
| Инсталационен труд (10 години) | 200 долари | 600 долари |
| Цена на неуспех (10 години) | $0 | 50.000 долари |
| Вкупни трошоци на сопственост | 300 долари | 50.660 долари |
Табелата покажува дека TCO на заптивката Ring Joint е значително помала од онаа на меката заптивка, и покрај повисоката почетна куповна цена. Заштедите доаѓаат од намалениот број на замени, помалата работна сила за инсталација и елиминацијата на трошоците за дефект. Ова е економскиот аргумент за користење на прстенести гарнитури во апликации со висок притисок и висока температура. Цената на еден неуспех е многу поголема од цената на самиот дихтунг. Во Ningbo Kaxite Sealing Materials Co., Ltd., им помагаме на нашите клиенти да го пресметаат TCO на нивните решенија за запечатување. Ние веруваме дека заптивката Ring Joint е најисплатливото решение за тешки апликации.
Прашање 1: Дали заптивката со прстенест зглоб може повторно да се употреби откако ќе се компресира?
Одговор: Не, заптивката со прстенест зглоб не треба повторно да се користи. Откако заптивката е компресирана, таа претрпе пластична деформација и се зацврсти. Повторната употреба нема да обезбеди сигурен печат. Дихтунгот треба да се заменува секогаш кога ќе се отвори прирабницата. Ова е критична безбедносна практика. Во Ningbo Kaxite Sealing Materials Co., Ltd., им препорачуваме на нашите клиенти да чуваат соодветен инвентар на резервни дихтунзи за да се осигураат дека нема да бидат во искушение повторно да користат заптивка во итен случај.
Прашање 2: Како да го изберам вистинскиот материјал за заптивка со прстенест зглоб?
Одговор: Изборот на материјалот зависи од процесната течност, работната температура и потребната отпорност на корозија. За ниски температури, некорозивни апликации, доволно е меко железо или челик со низок јаглерод. За повеќето рафинериски и петрохемиски апликации, се препорачува нерѓосувачки челик 304 или 316. За апликации со висока температура или многу корозивни, може да бидат потребни егзотични легури како што се Inconel или Monel. Нашиот технички тим може да обезбеди конкретни препораки врз основа на вашите услови на процесот.
Прашање 3: Која е разликата помеѓу заптивка со прстенест зглоб од типот R, RX и BX типот?
Одговор: типот R е стандардна овална или октагонална заптивка што се користи во повеќето апликации. Типот RX има изменета геометрија која обезбедува поефективно заптивање при повисоки притисоци. Типот BX е дизајниран за екстремно високи притисоци и има дизајн со енергија под притисок. Секој тип има специфична геометрија на жлебот и рејтинг на притисок. Нашата фабрика ги произведува сите три типа и можеме да ви помогнеме да го изберете вистинскиот за вашата апликација.
Прашање 4: Како можам да кажам дали е оштетена заптивка со прстенест зглоб?
Одговор: Оштетената заптивка на прстенести зглобови може да има видливи гребнатини, вдлабнатини или корозија. Исто така, може да биде деформиран од круг или да има зарамнет пресек. Ако некој од овие знаци е присутен, заптивката не треба да се користи. Дури и мал дефект може да го спречи правилното запечатување на дихтунгот. Секогаш внимателно проверувајте ја заптивката пред да ја инсталирате.
Прашање 5: Кој е максималниот рејтинг на притисок на заптивка со прстенест зглоб?
Одговор: Максималниот рејтинг на притисок на заптивката со прстенест зглоб зависи од видот и материјалот. Дихтунзите од типот R обично се оценети на 5.000 psi (345 бари). Дихтунзите од типот RX се оценети на 10.000 psi (690 бари). Дихтунзите од типот BX се оценети на 15.000 psi (1.034 бари) или повисоки. Вистинскиот рејтинг на притисок зависи и од рејтингот на прирабницата и оптоварувањето на завртките. Нашата фабрика може да обезбеди специфични оценки за притисок за секој тип и материјал на дихтунзи.
Заптивката со прстенест зглоб е критична компонента во напорите да се намали непланираното одржување и загубата на производство во индустриските системи под висок притисок. Неговото заптивка од метал-метал, дизајн со енергија под притисок и отпорност на издувување го прават најсигурното решение за заптивање за тешки апликации. Со избирање на правилен материјал, правилно инсталирање на дихтунгот и следење на програма за превентивно одржување, операторите на постројката можат практично да ги отстранат дефектите поврзани со дихтунзите. Резултатот е поголемо време на работа, пониски трошоци за одржување и побезбедна работна средина.
Во Ningbo Kaxite Sealing Materials Co., Ltd., нашата фабрика произведува гарнитури со прстенести зглобови повеќе од две децении. Нудиме комплетен асортиман на стандардни и прилагодени дихтунзи во различни материјали. Нашиот технички тим е достапен да помогне во изборот на материјалот, обуката за инсталација и анализата на дефекти. Посветени сме да им помогнеме на нашите клиенти да постигнат највисоки нивоа на доверливост и безбедност во нивното работење.
Контактирајте со Ningbo Kaxite Sealing Materials Co., Ltd. денесза да дознаете повеќе за нашите заптивки со прстенести зглобови и како тие можат да го намалат вашето непланирано одржување и загуба во производството.
