Во огромниот и разновиден пејзаж на индустриско заптивање, неколку производи ја покажаа моќта на задржување на меката железна заптивка на прстенестата спојка. Додека егзотичните легури, напредните полимери и композитните материјали се појавија во текот на децениите, мекиот железен прстенест заеднички заптивка останува најдобро решение за инженерите и професионалците за одржување низ безброј индустрии. Неговата континуирана популарност не е прашање на инерција или недостаток на иновации; тоа е доказ за уникатната комбинација на својства што го прават исклучително добро прилагоден за широк опсег на општи индустриски апликации.
Трајната привлечност на меката железна заптивка со прстенести зглобови лежи во неговата едноставност и нејзината ефикасност. НаПрстен заеднички заптивкае метален елемент за заптивање, типично октагонален или овален во пресек, дизајниран да се користи во прирабнички врски со соодветни жлебови. Кога ќе се компресира, мекиот железен прстенест заптивка пластично се деформира, создавајќи цврста заптивка од метал до метал. Овој дизајн е докажан во текот на повеќе од еден век употреба во пареа, вода, гас и нафта. Неговата популарност е изградена врз основа на доверливост, разноврсност и исплатливост. Оваа статија дава сеопфатна техничка анализа на заптивката на мекиот железен прстен, испитувајќи ги неговите материјални својства, механизмите за запечатување, опсегот на примена и причините поради кои тој останува префериран избор за инженерите во општите индустриски поставки. Исто така, ќе разговараме за специфичните технички параметри кои ги дефинираат неговите перформанси и критериумите за избор кои обезбедуваат негова ефективна примена.
За да разбереме зошто мекиот железен прстенест заптивка останува популарен, прво мора да го разбереме неговиот основен дизајн и принцип на запечатување. Заптивката со прстенести зглобови е прецизно обработен метален елемент за заптивање, кој обично се одликува со октагонален или овален пресек. Се користи заедно со прирабници кои имаат соодветен жлеб, познат како прирабница со прстенест зглоб (RTJ прирабница). Дизајнот е стандардизиран според ASME B16.20 и API 6A, кои ги дефинираат димензиите, материјалите и барањата за тестирање за заптивките со прстенести зглобови.
Механизмот за запечатување на заптивката со прстенест зглоб се заснова на принципот на пластична деформација. Кога завртките на прирабницата се затегнати, дихтунгот се компресира во жлебот на прирабницата. Мекиот железен материјал, кој е релативно мек и еластичен, се деформира пластично, тече за да ги пополни малите неправилности на површините на жлебот. Оваа деформација создава високо ефективна заптивка од метал-метал, при што материјалот на заптивката одговара на профилот на жлебот. Добиената заптивка е способна да издржи високи притисоци и температури. Клучот е мекоста на железниот материјал, кој му овозможува да се деформира без пукање, и цврстината на материјалот на прирабницата, што обезбедува цврста контра-површина врз која се притиска заптивката.
Дизајнот на заптивка со прстенест зглоб нуди неколку својствени предности. Прво, заптивката метал-метал обезбедува многу мала стапка на истекување, што го прави погоден за апликации каде што истекувањето е неприфатливо. Второ, дизајнот е многу отпорен на издувување, бидејќи заптивката е механички заклучена во жлебот. Трето, дизајнот е релативно едноставен за инсталирање и одржување, со стандардни вредности на вртежниот момент за затегнување на завртките. Геометријата на дихтунгот, без разлика дали е октагонална или овална, влијае на дистрибуцијата на притисокот на запечатувањето. Осумаголниот дизајн обезбедува позитивна линија за запечатување, додека овалниот дизајн често се користи во постари апликации или апликации со помал притисок. НаNingbo Kaxite запечатувачки материјали Co., Ltd.,ние произведуваме заптивки со прстенести зглобови и во октогонални и во овални дизајни, користејќи висококвалитетни меки железни материјали за да обезбедиме сигурни перформанси на запечатување во различни индустриски примени.
Следната табела ги сумира клучните дизајнерски карактеристики и принципите на запечатување на мекото железо RTJ заптивка.
| Карактеристика | Опис | Придобивка |
| Облик на заптивка | Осумаголен или овален пресек | Обезбедува дефинирана линија за запечатување; ја подобрува концентрацијата на заптивната сила |
| Материјал за заптивка | Меко железо (нискојаглероден челик, 0,05-0,15% C) | Овозможува пластична деформација да ги пополни површинските неправилности; обезбедува висока ефикасност на запечатување |
| Механизам за заптивање | Контакт метал-метал преку пластична деформација | Создава заптивка што не протекува, отпорна на издувување |
| Прирабница жлеб | Стандарден жлеб за прстенест зглоб (ASME B16.20) | Обезбедува компатибилност со стандардните RTJ прирабници |
| Оптоварување на завртки | Се нанесува преку завртки за прирабница за да се компресира заптивката | Создава сила на запечатување; ја олеснува деформацијата и запечатувањето |
Едноставноста на дизајнот на заптивката со прстенест зглоб, во комбинација со неговата робусна способност за заптивање, го направи сигурен избор со децении. Неговата континуирана употреба е доказ за ефективноста на ова инженерско решение, кое е рафинирано со години практична примена. Мекиот железен материјал, со неговите специфични материјални својства, е централен за овој успех.
Материјалните својства на мекото железо се клучот за неговата ефикасност како материјал за заптивка со прстенест зглоб. Терминот „меко железо“ во овој контекст се однесува на нискојаглероден челик, обично со содржина на јаглерод од 0,05% до 0,15%. Оваа ниска содржина на јаглерод му дава на материјалот карактеристична мекост и еластичност. Специфичните својства што го прават погоден за заптивки со прстенести зглобови се неговата мала цврстина, висока еластичност, умерена цврстина на истегнување и добра отпорност на корозија.
Мекото железо се карактеризира со неговата ниска цврстина, обично во опсег од 90-120 на Бринеловата скала на тврдост (HB). Оваа мекост овозможува заптивката да се деформира пластично под нанесеното оптоварување на завртките, овозможувајќи му да се усогласи со површината на жлебот на прирабницата и да создаде заптивка што не протекува. Пластичноста на материјалот гарантира дека тој ќе се деформира без пукање или фрактура. Јакоста на истегнување на мекото железо е умерена, обично се движи од 350 до 450 MPa. Ова обезбедува доволно сила за да се спротивстави на силите на истиснување што може да се појават при работа под висок притисок. Неговата отпорност на корозија е генерално соодветна за повеќето индустриски течности, иако не е погодна за висококорозивни средини.
Во контекст на заптивките со прстенести споеви, специфичните својства на материјалот се дефинирани со стандарди, како што е ASME B16.20. Стандардот го одредува прифатливиот состав и цврстина за меките железни дихтунзи, осигурувајќи дека материјалот е конзистентен и сигурен. Материјалот мора да биде без дефекти како што се ламинации, пукнатини или подмножества што може да го загрозат заптивката. Во Kaxite, ние внимателно ги набавуваме и проверуваме нашите меки железни материјали за да се осигураме дека ги исполнуваат строгите барања на овие стандарди. Нашите процеси за контрола на квалитетот вклучуваат тестирање на цврстина, тестирање на истегнување и визуелна инспекција за да се потврди дали материјалот е соодветен за неговата намена.
Следната табела ги сумира клучните својства на материјалот на мекото железо што се користи во заптивките со прстенести зглобови.
| Имотот | Типична вредност | Значење |
| Содржина на јаглерод | 0,05 - 0,15% | Ја одредува мекоста и еластичноста |
| Цврстина (Brinell HB) | 90 - 120 | Овозможува пластична деформација; обезбедува запечатливост |
| Јачина на принос | 200 - 280 MPa | Минимален стрес потребен за деформација |
| Јачина на истегнување | 350 - 450 MPa | Отпорува на истиснување и го одржува структурниот интегритет |
| Издолжување | 25 - 35% | Укажува еластичност; способност да се деформира без пукање |
| Отпорност на корозија | Умерено | Соодветно за општи индустриски апликации |
Изборот на меко железо како материјал за заптивка е намерен инженерски избор. Неговата комбинација на својства - мекост, еластичност и умерена цврстина - го прави ефикасен материјал за запечатување за широк опсег на општи индустриски апликации. Способноста на материјалот да одговара на површината на жлебот е централна за неговата ефикасност, а неговата отпорност на истиснување гарантира дека заптивката останува недопрена под притисок. Оваа рамнотежа на својства е докажана ефективна во текот на многу децении на употреба, што го прави сигурен и доверлив избор.
Перформансите на меките железни прстенести гарнитури во општите индустриски апликации се карактеризираат со неколку клучни атрибути. Тие вклучуваат сигурност на запечатувањето, отпорност на притисок и температура, леснотија на инсталација и компатибилност со широк опсег на течности. Овие карактеристики на изведба се основните причини зошто дихтунгот останува популарен меѓу инженерите и професионалците за одржување.
Сигурноста на запечатувањето е веројатно најважната карактеристика на изведбата. Способноста на меката железна заптивка да се деформира пластично и да се усогласи со жлебот на прирабницата создава високо ефективно заптивање. Оваа заптивка е отпорна на издувување, дури и при услови на висок притисок, и е способна да одржува ниска стапка на истекување во подолги периоди. Заптивката метал-метал е исто така робусна и отпорна на замор, што го прави погоден за апликации со термички циклус. Самиот мек железен материјал е отпорен на хемиски напад на многу вообичаени индустриски течности.
Друга клучна карактеристика на перформансите е неговата отпорност на притисок и температура. Меки железни прстенести гарнитури може да се користат при притисок до 2500 psi и температури до 550°C (1000°F), во зависност од апликацијата. Овој широк опсег на работа ги прави погодни за широк спектар на индустриски услуги. Јачината на материјалот и отпорноста на лази се клучни за одржување на заптивката на покачени температури и притисоци. Способноста на дихтунгот да го одржува својот интегритет под овие услови е од суштинско значење за долгорочна сигурност.
Леснотијата на инсталација е уште еден фактор што придонесува за неговата популарност. Заптивката со прстенести зглобови е релативно едноставна за монтирање, со стандардни вредности на вртежен момент за затегнување на завртките. Дихтунгот е вметнат во жлебот на прирабницата, а завртките се затегнати до наведениот вртежен момент. Процесот на инсталација е едноставен и не бара специјализирани алатки или вештини. Оваа леснотија на инсталација го намалува времето на работа и потенцијалот за грешки при инсталацијата.
Компатибилноста со широк опсег на течности е уште една клучна предност. Мекото железо е компатибилно со широк спектар на индустриски течности, вклучувајќи пареа, вода, нафта, природен гас и многу хемикалии. Оваа разновидност го прави практичен избор за многу апликации, бидејќи може да се користи во различни услуги без да се бараат различни материјали за дихтунзи. Ова е особено корисно за постројки со повеќе услуги и ограничено складирање на различни типови заптивки.
Следната табела ги сумира клучните карактеристики на изведбата на меките железни прстенести гарнитури.
| Карактеристика за изведба | Опис | Придобивка од индустриска апликација |
| Сигурност на запечатување | Пластичната деформација создава ефективна заптивка од метал на метал | Ниски стапки на истекување, сигурно запечатување |
| Отпорност на притисок | Способен за запечатување при притисок до 2500 psi | Погоден за апликации под висок притисок |
| Отпорност на температура | Можност за запечатување на температури до 550°C | Погоден за апликации со висока температура |
| Леснотија на инсталација | Едноставна инсталација со стандардни вредности на вртежниот момент | Го намалува времето на работа и потенцијалните грешки |
| Компатибилност со течност | Компатибилен со широк спектар на индустриски течности | Разноврсна и практична за многу апликации |
| Трајност | Отпорен на замор и термички циклус | Долг работен век и намалено одржување |
Овие карактеристики на изведба, во комбинација со неговата исплатливост, го прават мекиот железни прстенест заптивка популарен избор за општа индустриска употреба. Неговата сигурност и разноврсност гарантираат дека ќе остане доверливо решение за запечатување апликации во догледна иднина.
Мекиот железен прстенест заптивка се користи во широк опсег на општи индустриски апликации, во многу различни индустрии. Неговата разновидност е клучен фактор за неговата трајна популарност. Дихтунгот најчесто се наоѓа во индустријата за нафта и гас, каде што се користи во вентили, прирабници и системи за цевки. Се користи и во петрохемиската индустрија, во рафинериите и во хемиските погони. Во индустријата за производство на електрична енергија, се користи во парни системи, котли и турбини. Дихтунгот се користи и во индустријата за третман на вода и отпадни води, како и во рударскиот и градежниот сектор. Неговата способност да обезбеди сигурен печат во широк спектар на услуги е голема предност.
Во секторот за нафта и гас, мекиот железен прстенест заптивка често се користи во опрема за бунари, новогодишни елки и проток. Неговата способност да издржи високи притисоци и температури го прави погоден за овие тешки апликации. Во петрохемиската индустрија, се користи во прирабнички приклучоци во процесни постројки, каде што мора да се запечати против широк спектар на хемикалии и процесни течности. Неговата разновидност значи дека може да се користи со различни материјали за прирабници и дизајни на прирабници.
Во индустријата за производство на електрична енергија, мекиот железен прстенест заптивка се користи во системи за пареа со висока температура, каде што неговата способност да издржи термички циклус е критична. Се користи и во системи за вода за ладење и други помошни услуги. Неговата доверливост и долг работен век го прават економично решение за овие тешки апликации. Во индустријата за вода и отпадни води, дихтунгот се користи во цевководи и пречистителни станици, каде што неговата отпорност на корозија и неговата леснотија на инсталација се вредни.
Следната табела дава примери за специфичните примени на меки железни прстенести гарнитури во различни индустрии.
| Индустрија | Типични апликации | Зошто мекото железо RTJ е погодно |
| Нафта и гас | Опрема за бунари, вентили, проточни линии, прирабници | Отпорност на висок притисок и температура, сигурно запечатување |
| Петрохемиски | Процесни постројки, реактори, разменувачи на топлина | Разновидност во хемиска отпорност, способност за висок притисок |
| Производство на енергија | Парни системи, котли, турбини, системи за ладење | Способност за висока температура, отпорност на термички циклус |
| Вода и отпадни води | Цевководи, пречистителни станици, пумпни станици | Отпорност на корозија, леснотија на инсталација |
| Рударство и градежништво | Цевководи со кашеста маса, прирабници за опрема | Трајност, исплатливост |
Во Ningbo Kaxite Sealing Materials Co., Ltd., произведуваме меки железни прстенести гарнитури за широк спектар на индустрии. Нашата фабрика е опремена со прецизна опрема за обработка и инспекција за да се осигури дека нашите заптивки со прстенести зглобови ги исполнуваат највисоките стандарди за квалитет. Разбираме дека секоја индустрија има свои специфични барања и нудиме палета на прстенести гарнитури за да ги задоволиме овие потреби. Нашата посветеност на квалитетот и доверливоста нè направи доверлив снабдувач на многу водечки индустриски компании. Широката употреба на меки железни прстенести гарнитури низ овие различни индустрии е доказ за нивните докажани перформанси и доверливост.
Техничките спецификации и параметрите за квалитет за меките железни прстенести гарнитури се дефинирани со неколку меѓународни стандарди. Најважниот од нив е ASME B16.20, кој покрива метални дихтунзи за прирабници на цевки. Овој стандард ги специфицира димензиите, материјалите и барањата за тестирање за заптивките со прстенести зглобови. Почитувањето на овој стандард е од суштинско значење за да се осигури дека заптивката е компатибилна со прирабницата и ги обезбедува потребните перформанси на запечатување. Други релевантни стандарди вклучуваат API 6A (за опрема за бунари) и DIN 2696 (европски стандард).
Клучните технички спецификации за мека железна заптивка со прстенести зглобови ги вклучуваат димензиите на заптивката, цврстината, завршната обработка на површината и составот на материјалот. Димензиите на дихтунзите се дефинирани според големината на прирабницата, класата на притисок и стилот на дихтунгот (октагонален или овален). Димензиите се прецизно контролирани за да се обезбеди соодветно вклопување во жлебот на прирабницата. Тврдоста на заптивката за меко железо мора да биде во одреден опсег за да се обезбеди соодветна деформација и запечатување. Површинската завршница на дихтунгот е исто така критична за запечатување, бидејќи мора да биде доволно мазна за да обезбеди добро запечатување, но со контролирана грубост за да се олесни почетното седење.
Следната табела ги сумира клучните технички спецификации и параметри за квалитет за типична мека железна прстенестичка заптивка.
| Параметар | Спецификација | Критериуми за прифаќање |
| Стандарден | ASME B16.20 | Усогласеност со стандардните димензии и материјали |

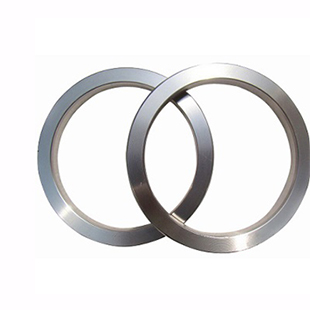

| Стил на дихтунзи | Октагонална или овална | Специфицирано според дизајнот и примената на прирабницата |
| Материјал | Меко железо (нискојаглероден челик) | 0,05-0,15% Содржина на јаглерод |
| Цврстина (Brinell HB) | 90-120 HB | Обезбедува правилна деформација и запечатување |
| Површинска завршница (Ra) | 1,6-3,2 μm | Обезбедува конзистентна површина за запечатување |
| Димензии на заптивка | Според ASME B16.20 | Прецизните димензии обезбедуваат соодветно вклопување во жлебот на прирабницата |
| Визуелна инспекција | Без дефекти (пукнатини, ламинации, подмножества) | Обезбедува интегритет на материјалот |
| Сертификат за усогласеност | Обезбедено со секоја нарачка | Документи се усогласени со спецификациите и стандардите за квалитет |
Во Ningbo Kaxite Sealing Materials Co., Ltd., ние ригорозно ги проверуваме нашите меки железни прстенести гарнитури за да се осигураме дека ги исполнуваат овие спецификации. Нашиот процес на контрола на квалитетот вклучува верификација на материјалот, тестирање на цврстина, димензионална инспекција и визуелна инспекција. Ние, исто така, обезбедуваме сертификат за усогласеност со секоја нарачка, документирајќи го квалитетот на дихтунзите. Оваа посветеност на квалитетот осигурува дека нашите заптивки со прстенести зглобови работат сигурно во најпребирливите индустриски апликации.
Прашање 1: Која е разликата помеѓу октагоналните и овалните прстенести заптивки?
Одговор: Примарната разлика помеѓу октагоналните и овалните прстенести гарнитури е обликот на напречниот пресек. Осумаголната заптивка има рамна горна и долна површина со аголни страни, додека овалната заптивка има заоблен пресек. Осумаголниот дизајн обезбедува попозитивна линија за запечатување и бара помало оптоварување на завртките за запечатување, додека овалниот дизајн често се користи во постари апликации или апликации со помал притисок. Двата дизајни се дефинирани со ASME B16.20 и најчесто се користат во индустриски апликации. Во Ningbo Kaxite Sealing Materials Co., Ltd., ги произведуваме двата типа на заптивки со прстенести зглобови за да ги исполниме специфичните барања на нашите клиенти.
Прашање 2: Кој е опсегот на температурата и притисокот за меките железни прстени заптивки?
Одговор: Дихтунзите со меки железни прстени може да се користат на температури до 550°C (1000°F) и притисоци до 2500 psi, во зависност од специфичната примена и дизајнот на прирабницата. Границите на температурата и притисокот се дефинирани со индустриски стандарди како што се ASME B16.5 и B16.34. Вистинските граници зависат од употребениот материјал и дизајнот на прирабницата. За апликации кои бараат повисоки температури или притисоци, други материјали како што се нерѓосувачки челик или легирани материјали може да бидат посоодветни.
Прашање 3: Дали меките железни гарнитури со прстенести споеви се погодни за употреба во корозивни средини?
Одговор: Дихтунзите со меки железни прстени не се препорачуваат за висококорозивни средини, бидејќи материјалот е подложен на корозија. За апликации кои вклучуваат корозивни хемикалии, кисели или алкални раствори или солена вода, се претпочита материјал поотпорен на корозија како што се нерѓосувачки челик, Инконел или Монел. Во Ningbo Kaxite Sealing Materials Co., Ltd., нудиме заптивки за прстенести зглобови во низа материјали за да одговараат на различни апликации.
Прашање 4: Како да ја одредам точната големина на заптивката за прстенест зглоб за мојата прирабница?
Одговор: Точната големина на заптивката со прстенести зглобови се одредува според големината на прирабницата и класата на притисок, како што е дефинирано во ASME B16.5 или други применливи стандарди. Големината на дихтунгот обично се идентификува со номиналната големина на цевката (NPS) и класата на притисок (на пример, класа 150, 300, 600, итн.). Дихтунгот исто така мора да одговара на големината и обликот на жлебот на прирабницата. Консултацијата со релевантниот стандард или спецификациите на производителот на прирабниците е препорачаниот начин да се идентификува точната големина.
Прашање 5: Кој е очекуваниот век на траење на мека железна заптивка со прстенест зглоб?
Одговор: Очекуваниот век на употреба на мека железна заптивка со прстенести зглобови зависи од условите на примена, вклучувајќи ја температурата, притисокот и корозивната природа на течноста. Под нормални услови на сервисирање и со правилна инсталација, мека железна заптивка со прстенести зглобови може да обезбеди сигурна услуга долги години, честопати надминувајќи го животниот век на самата опрема. Работниот век на дихтунгот обично е ограничен од ефектите на термички циклус и корозија, но со соодветно одржување и периодична проверка, дихтунгот може да се користи подолг период.
Мекиот железен прстенест заптивка продолжува да биде популарен избор за општа индустриска употреба бидејќи нуди уникатна комбинација на доверливост на заптивките, разновидност и економичност. Неговиот едноставен, но ефективен дизајн, базиран на пластична деформација на мекиот железен материјал, создава сигурна заптивка од метал-метал што може да издржи високи притисоци и температури. Компатибилноста на дихтунгот со широк асортиман на индустриски течности и неговата леснотија на инсталација го прават практичен избор за многу апликации. Неговото докажано искуство за сигурни перформанси го направи доверливо решение во индустријата за нафта и гас, петрохемиски, производство на електрична енергија, третман на вода и други индустрии.
Техничките спецификации и параметрите за квалитет дефинирани со индустриските стандарди обезбедуваат конзистентност и доверливост на меките железни прстенести гарнитури. Со почитување на овие стандарди и одржување на ригорозна контрола на квалитетот, производителите како Ningbo Kaxite Sealing Materials Co., Ltd. гарантираат дека нивните дихтунзи ги исполнуваат највисоките нивоа на перформанси и безбедност. Трајната популарност на меката железна заптивка со прстенести зглобови е доказ за неговата сигурност и ефективност и ќе продолжи да биде вредно решение за запечатување во годините што доаѓаат.
Контактирајте со Ningbo Kaxite Sealing Materials Co., Ltd. денесда разговарате за вашите барања за заптивка со прстенест зглоб и да научите како нашите производи можат да обезбедат сигурно запечатување за вашите индустриски апликации.
